Как сделать вентиляцию приточную, вытяжную

Нужен ли обратный клапан

В большинстве современных моделей вытяжек для ванной комнаты установлен обратный клапан. Принцип его работы прост: ограничители на корпусе позволяют створкам клапана открываться, выпуская воздух из помещения, но преграждают им путь в обратную сторону.

Есть следующие разновидности этого приспособления:

1. Гравитационный клапан. Его открытие или закрытие зависит целиком от интенсивности воздушного потока. Без тяги клапан под действием силы тяжести закрывается. Бывает одностворчатый и многостворчатый, похожий на жалюзи. Может работать в естественной вентиляционной системе.
2. Двустворчатый пружинный клапан с возвратным механизмом. Под давлением воздушного потока створки раскрываются. Захлопываются они с помощью пружин при отсутствии тяги. Лучше функционирует как компонент принудительной вентиляции.
3. Мембрана. Располагается таким образом, что поток выводимого воздуха приподнимает ее створки. А обратная тяга плотно прижимает их к корпусу. Если работа устройства рассчитана на сильный обратный поток, мембрана может иметь усиленную ребрами конструкцию.

В многоэтажных домах, где вентиляционная шахта обслуживает несколько помещений, вопрос установки возвратного клапана стоит особенно остро — клапан преграждает путь посторонним запахам из соседних квартир.

Однако в большинстве построек работа вентиляции рассчитана на естественную тягу. Обратный клапан может снижать ее эффективность.

Чтобы система работала корректно, нужно внимательно отнестись к выбору вида обратного клапана и к эксплуатационным характеристикам устройства в целом.

Установка настенной приточной вентиляции

В домах с кирпичными стенами стоит использовать достаточно простую и эффективную схему притока воздуха через специальный модуль. Принцип действия такой системы прост и удобен. Как правило, применяют управляемые вентиляторные устройства, позволяющие сделать точным количество нагнетаемого воздуха в зависимости от погодных условий и объема помещения. Тем самым вы избавляетесь от необходимости рассчитывать и подбирать производительность системы вентиляции квартиры.

Для установки нам понадобятся два кольцевых сверла, удлинитель-насадка размером в толщину стены и электрический перфоратор или дрель.

Монтаж и настройка сводятся к выполнению отверстия в стене и проведению электропроводки к модулю:

1. Сделаем разметку места для отверстия на высоте около двух метров от пола, желательно не менее полуметра от оконного проема или конструкций на внешней поверхности стены.

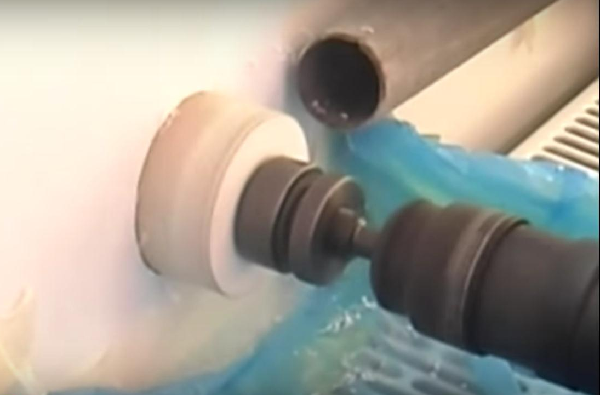

2. Кольцевым сверлом и удлинителем-насадкой сделать сверление отверстия в стене. Канал отверстия должен иметь небольшой отрицательный угол наклона, входное отверстие на внешней поверхности стены должно быть ниже выходного в комнате на 2-3см на 50см длины.
3. Размечаем на стене линию укладки проводки от розетки до места установки модуля приточной вентиляции. С помощью перфоратора по линии проводки нужно сделать в стене канал. Укладываем электропроводку, оставляя необходимый запас провода на концах для подключения коммутации контактов. Закрываем канал с помощью штукатурного раствора.
4. С помощью пылесоса удаляем пыль и грязь, наносим клеевой раствор на внутреннюю поверхность пробитого канала вентиляции.
5. Укладываем теплоизоляцию и монтируем входное устройство модуля на внешней стене. Устанавливаем внутренний модуль устройства, тщательно заделываем щели.
6. Подключаем приточную вентиляцию к уложенной электропроводке и настраиваем работу приточной вентиляции.

Несмотря на более высокую цену и необходимость электропитания, подобное устройство приточной вентиляции на порядок более эффективно, не шумит, не замерзает, задерживает пыль и потребляет электроэнергии на порядок меньше обычной электролампы.

5 Монтаж вытяжного вентилятора

Для квартиры с пластиковыми окнами зачастую требуется обеспечивать максимально возможную эффективность воздухообмена, поскольку внутреннее пространство герметично. Если пересмотреть проектирование вент каналов не представляется возможным, как и внесение в их конструкцию существенных изменений, целесообразно оборудовать в кухне и санузле вытяжные вентиляторы. Они в широком ассортименте представлены в специализированных магазинах.

Установка вытяжного вентилятора в ванную и туалет

Возникает закономерный вопрос – как правильно определить мощность агрегата? Специалисты рекомендуют высчитывать соответствующее значение по простым формулам: для кухни необходимо умножить объём помещения на 10, а для санузла – на 7.

Для помещений с высокой влажностью (ванные комнаты) имеет смысл приобретать устройства с интегрированным гигрометром. По мере повышения уровня влажности, агрегат будет включаться автоматически. Для оборудования квартиры своими руками это лучший вариант, поскольку не требуется постоянно контролировать работы приспособления.

Аппарат с гигрометром

Вентилятор, оснащенный таймеров – оптимальный выбор для туалетов. На сегодняшний день это самый эффективный способ автоматического включения вытяжных устройств с определенным временным интервалом.

Аппарат с таймером

Для кухни подходят в первую очередь вентиляторы, дополненные декоративной сеткой, препятствующей проникновению в помещение мелких частичек мусора и насекомых. При желании такую сетку можно снять за несколько секунд и очистить в проточной воде моющим средством.

При реализации вентиляции в квартире своими руками следует четко исполнять инструкцию!

Представляем пошаговое действие по установке вентилятора:

1.Берем приобретенное устройство.

Вытяжной вентилятор

2. Вставляем его в отверстие в стене, предварительно подключив провода.

3. Прикручиваем вентилятор саморезами, так же можно посадить на клеющую основу.

Полностью установленный вентилятор.

Теперь вы знаете, как сделать вентиляцию в квартире с минимальными финансовыми затратами и максимальной эффективностью. Как видите, вовсе не обязательно приобретать дорогостоящие климатические комплексы, для начало нужно разобраться с уже работающей системой. Придерживаясь простых рекомендаций можно нивелировать любые проблемы, относящиеся к качественному воздухообмену.

Видео по теме

Как это работает?

Системы вентиляции в квартире делятся на:

• природный;
• комбинированный;
• механизированный типы.

Действие контуров первого рода происходит за счет естественных процессов, толкающих массы воздуха в нужную сторону. Так как в комнате и на улице он находится под разным давлением, имеет неодинаковую температуру, возникают атмосферные потоки, проходящие через любое доступное отверстие. Когда новая порция пройдет через все помещения, она уходит сквозь отдушины, размещенные под потолком. Чтобы такое решение могло решить поставленные задачи, надо категорически избегать преграждения пути для воздушных струй. Описанный вариант до минимума сокращает расходы на монтаж и использование, действует беспрерывно (за исключением летних месяцев) и может быть создан своими руками.

Но проход потока воздуха через стену лимитируется погодными факторами. Если метеорологическая обстановка неблагоприятна, вместо оттока может наблюдаться, к примеру, усиленное поступление свежих порций газа извне. При этом внутрь заходят сначала те части атмосферы, которые должны быть эвакуированы вовне. Потому домашняя среда перестает быть приятной и комфортной, а иногда даже появляется опасность для здоровья.

Чтобы оптимизировать расходы, прибегают к комбинированной вентиляции. Она подразумевает приток через окна либо особые клапаны. Последующее удаление отработанного воздуха производится вытягивающей системой. Выбор конкретного метода лучше всего поручить профессионалам. В случае возникновения проблем надо не стараться поставить более мощную систему, а сначала установить, нет ли каких-то препятствий для воздушных масс.

Монтаж приточной вентиляции в квартире

Простой вариант проветривания — встроить вентиляцию в стену квартиры приточным клапаном. Установка такого прибора позволит регулировать поступление наружного воздуха в комнату и защитит жильё от пыли без всякого шума. Клапан пассивной вентиляции представляет собой трубу Ø60―150 мм в зависимости от необходимой пропускной способности устройства. Наружный конец прикрывается решёткой с прикреплённой к ней противомоскитной сеткой. Со стороны комнаты встроена заслонка для регулирования притока, и оканчивается труба корпусом воздушного фильтра.

Корректирование объёма, проходящего через клапан воздуха, выполняется лепестковым или диафрагменным регулятором (последний стоит дешевле). При необходимости поток перекрывается заслонкой на сто процентов. Порядок самостоятельного монтажа следующий:

1. Просверлить наружную стену квартиры — самая трудоёмкая операция. Если дом панельный или из монолитного бетона, потребуется алмазное бурение специальным инструментом. Кирпичную кладку осилит обычная дрель. Отверстие сверлят с уклоном наружу.
2. Вставить воздуховод и выполнить изоляцию пространства между стеной и трубой посредством минеральной ваты и монтажной пены. Если этого не предпринять, зимой канал будет обмерзать.
3. Приложить корпус клапана к отверстию на стене и сделать разметку крепления. Засверлить дырки под шурупы, установить прибор и закрепить его.
4. Поставить с улицы защитную решётку. Клапан готов к эксплуатации.

Определяя место для размещения вентиляционного отверстия, учитывают доступность монтажа наружной части устройства и дизайн прибора в интерьере комнаты, возможность подогрева входящего воздуха от установленных отопителей. Часто для этой цели используют пространство между подоконником и батареей. Впоследствии клапан дооснащают вентилятором, преобразуя его таким образом в проветриватель.

Проверить качество проветривания комнаты можно своими силами. Установить вентиляционные устройства несколько сложнее, но многие поставщики климатического оборудования предоставляют при покупке прибора услугу по монтажу и сервисному сопровождению.

Почему необходимо модернизировать вентиляцию

Чтобы чувствовать себя «в своей тарелке», человеку необходимо не просто какое-то минимальное количества воздуха, не просто 30 кубов в час, ему нужен микроклимат. И обеспечить его сложнее, чем избавиться от конденсата на кафельной плитке ванной или окнах квартиры. При стандартных 21% кислорода в воздухе будете себя чувствовать неплохо, при 20% – сносно, но уже при 18% появится сильнейшая головная боль, мгновенная утомляемость, далее сделать ничего нельзя, человек теряет сознание, при 7% – погибает.

Микроклимат – это, прежде всего, комфорт дыхания, тепло или прохлада, и необходимый уровень влажности воздуха. Неумелое обращение с вентиляцией квартиры ведет к нарушению любого из трех компонентов.

Самостоятельная проверка

Прежде чем сделать без окон, необходимо проверить уровень тяги. В квартирах многоэтажных жилых домов обустраивают естественную конструкцию.

Схема приточно-вытяжной вентиляции.

Она заключается в прокладке специальных каналов. Для проверки существующей вентиляции в помещении без окон применяют бумажную полоску, ширина которой не должна превышать 2 см.
Такое изделие легко поддается воздействию ветра любой силы.

Нельзя проверять вентиляцию в помещении с помощью горючих приспособлений, в том числе зажигалок, факелов, спичек. В противном случае может произойти взрыв. Бумажная полоска прикладывается к вентиляционной решетке, расположенной на кухне или в санузле. На протяжении нескольких минут следят за поведением бумаги. От степени колебательных движений полоски зависит эффективность работы вентиляции в помещении. Если бумага неподвижна, то потребуется улучшить существующую конструкцию.

Если жилая комната без окна рассчитана на одного человека, в помещении выделяется тепло в 60 Вт. Если в квартире или доме предусмотрена система естественной вентиляции, внизу стены закрытого помещения делают отверстия. Для обеспечения отвода углекислого газа аналогичная процедура выполняется вверху поверхности. Если стены в комнате без окон имеют выход на улицу, то монтируют форточку.

Жители мегаполисов нарушают существующую естественную вентиляцию в доме или квартире, устанавливая пластиковые окна, утепляя балкон. В этом случае обустройство рассматриваемой системы в помещении без окон усложняется. Специалисты рекомендуют применять механический приток. Такая конструкция считается дорогостоящей. Она предусматривает проведение приточного специального канала через квартиру или дом.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
• Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

  Уровень углекислого газа влияет на самочувствие

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Виды систем вентиляции для курятника

Всего три вида систем вентиляции:

• система естественной вентиляции;
• приточно-вытяжная;
• принудительная (электромеханическая).

Чтобы понять, какую выбрать, необходимо рассмотреть все аспекты установки и эксплуатации каждой из них. Вентиляция в птичнике предназначена для:

• устранения запаха;
• снижения уровня влажности;
• стабилизации температуры воздуха.

Правильно организованная вентиляция позволит летом охлаждать курятник и просушивать его, а зимой — снижать уровень влажности за счёт постоянного прогона холодного воздуха по всей площади и регулирования температуры.

Система естественной вентиляции

Самый дешёвый и элементарный способ устройства воздухообмена в курятнике — обычное сквозное проветривание.

• открывать все окна и двери;
• установить в стенах простые вентиляционные отверстия.

Дверь с окном для вентиляции в курятнике: для свободного естественного проветривания

Только старайтесь не допускать сильных сквозняков. Маленькие вентиляционные отверстия над дверью хороши тем, что разбивают поток воздуха на множество мелких завихрений, не позволяя усиливаться общей тяге. Форточки на разных уровнях (внизу и вверху стен) тоже справляются с задачей бережного проветривания.

Естественная вентиляция, устроенная с граммотным подходом к делу, уберегает птиц от сквозняков

В холодный период такое проветривание невыгодно, так как требует затрачивать дополнительную энергию на обогрев курятника, но для тёплого сезона — идеальный вариант.

Курятник с окнами экономит деньги на энергозатраты по обслуживанию курятника летом: окна используются и для проветривания, и для освещения

Приточно-вытяжная вентиляционная система

В птичнике площадью 9–10 м2 и с 20-ю курами такое устройство вентиляции будет самым выгодным и правильным способом. В больших помещениях устанавливают более сложные вентиляционные системы. Изготовить приточно-вытяжную систему достаточно просто:

• во время установки кровли необходимо оставить два круглых отверстия для труб. Нижняя труба — для притока воздуха в помещение (тяга), верхняя — для вывода (вытяжка). Нижняя устанавливается вдалеке от птичьих насестов, а верхняя — почти над ними;
• нам понадобятся две пластиковые или оцинкованные трубы диаметром 20 см и длиной около 2 метров. Некоторые владельцы птичников вместо труб ставят деревянные конструкции;
• труба для поступления воздуха устанавливается над кровлей на 40 см, её нижний конец остаётся висеть над полом на 30 см;
• верхняя часть вытяжной трубы возвышается над крышей на полтора метра, а внутри помещения видна всего на 20 см;
• сверху трубы прячут под зонтик от попадания дождей и снега;
• трубы устанавливают в противоположных частях помещения, чтобы оно вентилировалось по всей длине.

Принудительная (электромеханическая) система вентиляции

Принудительная вентиляция используется в больших помещениях, где поголовье кур составляет более 500 штук. Но и в домашних курятниках можно использовать такую систему. Главное — подобрать вентилятор под свои нужды. При выборе вентилятора изучите его технические характеристики. В зимнее время специалисты рекомендуют устраивать циркуляцию воздуха из расчёта 4–6 кубометров на 1 кг живого веса птицы. При этом температура в помещении должна поддерживаться в пределах +18—20 оС, а влажность не превышать 60–70 процентов.

Электровентилятор в курятнике сам следит за процессом очистки воздуха, освобождая от лишних забот, и показывает на табло результаты своей работы

Вентиляторы врезают в окошко. Маленький недорогой вентилятор запускается вручную, что удобно для принятия экстренных мер по проветриванию курятника.

Некоторые вытяжные вентиляторы работают с сильным шумом и тем самым развлекают кур

Есть и дорогостоящие вентиляторы — современные модели с дистанционным управлением. Также в специализированных магазинах предлагаются датчики, встраиваемые в потолок или стены, которые автоматически следят за уровнем влажности и включают вентилирование при превышении нормы.

Принудительная вентиляция с мощной производительностью — это залог здоровья ваших птиц

Человеку, который знаком с электричеством, самостоятельно собрать и наладить работу такой вентиляции будет несложно.

Отверстие принудительной вентиляции на фасаде курятника прикрывается решёткой: она уберегает механизм от попадания случайных мелких предметов и оформляет внешний вид

Недостатком такой системы является серьёзный расход электроэнергии, но даже его можно научиться регулировать.

Монтаж

В зависимости от того, как именно приточная установка, отличающаяся небольшими габаритами, будет монтироваться, процесс монтажа можно существенно отличаться. Так, если применять обыкновенное вентиляционное оборудование, которое включает в себя воздухозаборную решетку, клапан и несколько фильтров, то процесс будет достаточно простым и понятным.

Для того чтобы система в будущем была исправной и могла в полной степени выполнять возложенные на нее обязательства, следует пристальное внимание уделить подготовительным работам. В первую очередь, необходимо убедиться в том, что общая вентиляционная система здания находится в рабочем состоянии. Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома.

После проведения подготовительных работ и подбора наиболее подходящего оборудования можно приступать к монтажу, который включает в себя следующие этапы.

• Определить место для установки оборудования. Очень важный и ответственный этап, так как именно от него зависит производительность и эффективность всей системы. Специалисты советуют подбирать место возле окон.
• Определить место, в котором будет осуществляться бурение отверстий.
• Бурение отверстия канального типа, диаметр которого должен быть не более 125 мм. Мастера советуют делать подобные отверстия с маленьким уклоном, чтобы не допустить попадания влаги.
• Изготовление и установка воздухоотводов. Клапан при этом должен обязательно быть снаружи и располагаться вертикально.
• Монтаж корпуса данной вентиляционной системы к стене при помощи заранее сделанных отверстий и набора для крепежа.
• Установка нагревательного элемента и фильтров для принудительной очистки воздуха.
• Монтаж решетки, которая будет обеспечивать защиту системы на внешней стене.
• Подключение оборудование к электрической сети.

Следует отметить, что монтаж приточной вентиляционной системы в квартире или загородном доме своими руками может производиться с применением обыкновенного приточного клапана, который включает в себя решетку и пластиковый воздуховод. Кроме того, при необходимости можно использовать теплошумоизолирующий элемент и фильтры. В данном случае также следует провести подготовительные работы, чтобы убедиться в том, что вентиляция будет присоединяться к общей системе дома. Можно также сделать пульт управления, который, судя по отзывам, в значительной степени упрощает процесс контроля.

Отдельного внимания заслуживает система приточной вентиляции с рекуператором. Если до недавнего времени механическая система в квартирах или домах не пользовалась популярностью, то с развитием передовых технологий на рынке подобная система стала крайне востребованной. Принцип ее действия основан на том, чтобы проводить рекуперацию тепла. Благодаря данному теплообменнику использованный в помещении воздух возвращает определенную часть тепла приточному.

Монтажу нужно уделить пристальное внимание, так как правильное и грамотное выполнение всех работ по установке дает возможность гарантировать обеспечение чистого воздуха с улицы и нагреть его до оптимальной температуры. Подобная система будет не только удобной в управлении, но и сможет прослужить длительное время, качественно выполняя свою работу. Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы.

Таким образом, приточная вентиляция представляет собой высококачественную систему, которая не только обеспечивает приток свежего воздуха в помещение, но и выполняет целый ряд других функций, среди которых подогрев воздуха и его очистка от вредных веществ. Самое главное при этом – правильно произвести расчеты и установку элементов системы, так как это оказывает прямое воздействие на ее эффективность и производительность. Автоматизация такой системы позволяет не переживать за ее работу и обслуживание.

О том, как монтировать приточную вентиляцию для квартиры своими руками, смотрите в следующем видео.

Расположение и размеры каналов вентиляции

Минимальный размер стороны канала естественной вентиляции — 10 см., а минимальная площадь сечения — 0,016 м2., что примерно соответствует диаметру стандартной трубы вентканала — 150 мм.

Канал минимального размера обеспечит вытяжку воздуха в объеме 30 м3/час при длине вертикальной трубы более 3 м. Для повышения производительности вытяжки увеличивают площадь сечения канала или длину канала. Каналы длиной менее 2 м. не обеспечивают необходимой интенсивности естественной вентиляции.

На практике длина канала вентиляции на этаже обычно задается конструктивными соображениями — числом и высотой выше расположенных верхних этажей, высотой чердака, длиной трубы над крышей. На этаже длина всех каналов должна быть одинаковой. Делается это для того, чтобы сила тяги в каждом канале на этаже была примерно одной и той же.

Размеры сечения каналов на этаже то же часто делают одинаковыми, но уже из конструктивных соображений — так удобнее. Производительность канала вентиляции в том или ином помещении этажа настраивают, выбирая размер вентиляционной решетки.

Каналы вентиляции из помещений дома на разных этажах размещают рядом, объединяя их в блок каналов вентиляции.

Из конструктивных соображений, несколько вентиляционных каналов из помещений одного этажа стараются проложить рядом, в одном месте — создают блок каналов вентиляции.

Примеры рационального объединения вытяжных вентиляционных каналов на этаже в один блок (стояк).

Блок каналов вентиляции в каменных домах обычно размещают внутри несущей внутренней стены дома или пристраивают к стене.

Блок выкладывают из кладочных материалов, например, кирпича. В кладке из кирпича удобно делать каналы сечением, кратным размерам кирпича с учетом толщины швов — 140х140 мм. (1/2 х 1/2 кирпича, 196 см2) или 140х270 мм. (1/2 х 1 кирпич, 378 см2)

Блок керамзитобетонный вентиляционный двухканальный 390х190х188 мм. Проходное сечение одного  канала 168 см2Бетонные блоки для кладки каналов вентиляции в частном доме. Высота блока 33 см., ширина 25 см., толщина стенки 4 см. Проходное сечение одного канала 12х17 см. (204 см2)

Выпускают пустотелые бетонные блоки, специально предназначенные для кладки вентиляционных каналов.

Блок каналов вентиляции из кладочных материалов обязательно должен иметь опору на фундамент или на железобетонное перекрытие.

В иных случаях, например, в деревянных или каркасных домах, блок каналов вентиляции собирают из пластмассовых или стальных оцинкованных труб.  Блок из труб закрывают коробом.

Как несколько каналов объединить в один канал

В частном доме число каналов невелико, поэтому объединять потоки воздуха из нескольких каналов (помещений или этажей) в один, как это часто делают в многоквартирных домах, нет необходимости. Каждый канал естественной вентиляции в частном доме должен начинаться в помещении и заканчиваться в оголовке на крыше. Любое объединение двух и более каналов ухудшает работу вентиляции.

В некоторых случаях все же возникает необходимость несколько каналов совместить, объединить в один общий канал естественной вентиляции.

Читайте: Как несколько каналов объединить в один общий канал вентиляции

Производительность канала вентиляции

Производительность одиночного канала вытяжной вентиляции сечением 12х17 см.(204 см2) из бетонных блоков в зависимости от высоты канала и температуры в помещении:

Производительность каналов естественной вентиляции сечением 12 х 17 см. (204 см2) в зависимости от высоты канала и температуры в помещении (при температуре наружного воздуха 12 оС)

Чтобы определить производительность для промежуточных значений высоты канала, постройте график зависимости по осям: высота канала и производительность.

Подобные таблицы можно найти для каналов вентиляции, которые сделаны из других материалов.

Впрочем, для каналов вентиляции такого же сечения (204 см2), но выполненных из других материалов,  производительность будет отличаться от указанной в таблице незначительно.

Для канала другого сечения величину производительности из таблицы допустимо пропорционально увеличить или уменьшить.

Для увеличения производительности канала вентиляции одной и той же высоты необходимо пропорционально увеличивать площадь сечения канала. Для этого, например, выбирают бетонный блок с отверстием большего размера, или используют для вентиляции одного помещения два или три канала указанного выше размера.
