Проверка исправности лампы дневного света и дросселя

Как проверить дроссель-люминесцентного светильника

Продолжаем рассматривать первый вариант схемы люминесцентного светильника — с одной лампой. Для того, чтобы проверить дроссель в схеме люминесцентного светильника, необходимо:

  • снять стартер;
  • замкнуть накоротко электрический патрон стартера;
  • снять люминесцентную лампу;
  • замкнуть накоротко контакты двух электрических патронов по отдельности люминесцентной лампы,

— после этого, можно выполнить замер сопротивления дросселя, — предварительно подсоединив два щупа прибора к выводам проводов светильника.

Как проверить стартер люминесцентного светильника

Проверить стартер люминесцентного светильника на сопротивление, как Вы понимаете, невозможно. Лампочка стартера состоит из двух впаяных электродов, находящихся внутри колбы и соответственно, между электродами имеется разрыв. Стартер проверяется непосредственно при установленном и подключенном светильнике, — путем его замены. Тип стартера подбирается с учетом мощности люминесцентной лампы. При замене стартера, необходимо одевать на руки диелектрические перчатки — во избежание соприкосновения с оголенными, контактными соединениями светильника.

Непригодность стартера проявляется в постепенном износе лампы тлеющего разряда, а именно, в износе биметаллической пластины, срабатывающей на включение и отключение мерцание стартера.

Как проверить емкость конденсатора тестером

При замене конденсатора, учитывается его номинальные значения по:

и допуску, в отклонениях. К примеру, Вам необходимо заменить конденсатор, не имеет значения, где Вы собираетесь его заменить:

  • в сетевом фильтре;
  • в светильнике

и так далее. Вы подобрали конденсатор, который подходит по емкости и напряжению, но не соответствует по допуску. Такой вариант замены конденсатора — уже не подходит, так как отклонение в допуске имеет также большое значение — при замене конденсатора.

Первоначально, необходимо изучить маркировку конденсаторов рис.2 и научиться читать обозначения, можно просто иметь необходимую подобную таблицу под рукой, которая как-бы будет для Вас не плохой подсказкой.

Допустим, нам нужно проверить емкость конденсатора измерительным прибором «мультиметр», конденсатор имеет емкость 47 нанофарад с отклонением в допуске 10% рис.2, первый верхний ряд слева. Для этого, нам необходимо установить прибор в диапазоне измерения емкости от 20 до 200 нанофарад фото №1.

Чтобы не распаивать конденсатор от схемы в зависимости от схемы, обычно распаивается одна ножка конденсатора, я пользуюсь специальным, самодельным приспособлением фото №2. То-есть, это обыкновенные два тонких проводка, на одном конце проводов припаяны два разъема и на другом конце проводов — припаяны два металлических щупа.

Два разъема вставляются непосредственно в гнездо прибора — для измерения емкости фото №3, далее, включаем прибор и подсоединяем два щупа прибора к ножкам конденсатора

На фотоснимке №4 показано изображение такого приспособления, которым очень удобно пользоваться при измерении емкости конденсаторов, подпадающими под диапазон измерительного прибора.

Как проверить люминесцентную лампу тестером

Если у Вас нет в наличии цифрового мультиметра, а имеется стрелочный тестер, — опять же здесь нет никакой проблемы в том, чтобы проверить люминесцентную лампу. Стрелочный тестер устанавливается в диапазон наименьшего измерения сопротивления, два щупа прибора тестера подсоединяются сначала к двум штырькам одного конца лампы, затем, к двум штырькам другого конца лампы рис.3.

В том случае, если спираль закрепленная на электродах будет не нарушеной целой, стрелка прибора будет показывать отклонение в соответствии с сопротивлением спирали.

При отсутствии измерительных приборов, для проверки лампы, можно воспользоваться пробником на батарейках.

Когда нам приходится проводить ремонт потолочных светильников, мы сталкиваемся с единственной проблемой — это отсутствие необходимых деталей в продаже. В этом примере, я обычно обращаюсь к так называемым в народе «железячникам». Это продавцы, торгующие на улице всевозможными деталями. Там действительно можно купить то, чего нет на прилавках специализированных магазинов — по продаже электроники.

Как прозвонить лампочку мультиметром в домашних условиях?

Визуальный осмотр не всегда позволяет качественно оценить состояние электрической лампы накаливания, даже при целой спирали внутренняя цепь может быть оборвана. Поэтому лучше довериться приборам, которые при правильном использовании безошибочно укажут на неисправность. Рассмотрим, как проверить лампочку накаливания мультиметром.

Бытовые лампы накаливания на 220 вольт для освещения помещений имеют два самых распространенных стандарта цоколей и патронов под них – Е14 и Е25, цифры указывают на диаметр резьбового соединения. Проще всего, на первый взгляд, лампу с целой спиралью вкрутить в патрон другого заведомо исправного осветительного прибора и убедиться в том, что она работает. Но не всегда на месте есть светильник с подходящим патроном, тем более исправным. Поэтому используются мультиметры, эти приборы малогабаритные, легкие, просты в обращении, даже дилетант сможет работать с ним в режиме прозвонки.

Установка прибора в режим прозвонки

Термин «прозвонка» подразумевает проверку электрической цепи на целостность, наличие контакта. В каждом современном мультиметре есть такой режим, классическое расположение органов управления на приборах, это пакетный переключатель в центре корпуса, под жидкокристаллическим дисплеем. Его поворотом устанавливаются нужные режимы, на корпусе по кругу указаны их буквенные и символические обозначения, которые специалисты хорошо понимают, в нашем случае это знак диода или зуммера.

Примеры мест расположения символов прозвонки на разных мультиметрах

Кроме положения переключателя надо правильно подключить контактные измерительные щупы. Выше на правом снимке это отчетливо видно – в правом нижнем углу мультиметра черный щуп вставляется в самое нижнее отверстие со знаком заземления и буквами «СОМ». Красный вставляется в разъем выше с обозначением «VΩmA».

После установки органов управления в нужное положение можно проводить тестирование, прозвонку, но перед этим убедитесь, что прибор работает. Замкните металлические наконечники красного и черного щупа, при исправном приборе услышите характерный тон зуммера.

На экране высветятся нули, это означает, что в электроцепи нет обрыва или сопротивления, при размыкании цепи на дисплее установится «1».

Проверка лампы

Приставьте наконечник одного щупа к центральному контакту лампы, второй к резьбе цоколя, при исправной лампе услышите, как работает зуммер, на дисплее отобразятся цифры от 3 до 200. Значение сопротивления спирали в Ω (Ом) зависит от материала и длины спирали. Для надежности перед тестированием зачистите места прикосновения щупов надфилем, они имеют свойство окисляться.

Таким способом можно не только проверить лампочки на исправность, но и определить приблизительно потребляемую мощность. Если по какой-либо причине надпись с номиналом на стеклянной колбе отсутствует, для точности измерений поставьте прибор в режим измерения 200 Ом.

↑ Что внутри?

При ближайшем рассмотрении я обнаружил, что вожделенный агрегат есть ни что иное, как некоторое количество ламповых панелек под измеряемые лампы, 3 регулируемых источника питания, вольтметры-миллиамперметры для контроля токов-напряжений и замысловатая коммутация всего вышеперечисленного хозяйства. Накальный и сеточный источники питания вопросов не вызывали, тем более, что в хозяйстве у меня уже были готовые заводские конструкции, но определённую заботу вызывал источник анодного напряжения на +250V. С него я и начал движение к заветной цели.

В начале, применив метод последовательного приближения, в бой двинулся разделительный транс для электробритв, 220/220V, 15W, встраиваемый под штукатурку, для ванной. Не долго думая я подпаял к его вторичке диодный мост с электролитом, позаимствованных из какого-то бывшего монитора. Потом включил в сеть.

И что мы поимели с гуся? Ясное дело, +310V: no: А мне надо 250. Отматывать вторичку мне как-то не хотелось, и следующим шагом я извлёк из закромов старенький, но вполне рабочий тиристорный регулятор мощности. Скрутил ручку вниз и – вуаля +250 анодного есть.

Причины неисправности лампочки

Прежде чем ремонтировать лампу, ее нужно разобрать, чтобы установить причины поломки.

Оптимальный способ устранения проблемы – системность действий. Поэтому выполнять работу будем, соблюдая четкую последовательность:

  1. Подготавливаем набор инструментов.
  2. Производим демонтаж лампы.
  3. Ищем и устраняем неисправности.
  4. Собираем лампу в обратном порядке.

Для выполнения ремонта понадобятся такие инструменты:

  • плоская отвертка;
  • мультиметр;
  • паяльник на 25–30 Вт, а также набор для пайки.

Демонтаж осуществляем в таком порядке:

Вначале открепляем колбу от цоколя

Операцию следует выполнять предельно осторожно, чтобы сохранить целостность цоколя. Детали лампочки стыкуются между собой защелками

Чтобы разобрать прибор, рекомендуется задействовать отвертку с тонким, но широким жалом. Одна из защелок обычно расположена там, где указаны технические данные лампочки. Отвертку направляем в щель и аккуратным поворотом раздвигаем половинки. Далее отвертку продвигаем по кругу – до тех пор, пока лампа не разделится на две части, а затем открепляем цоколь и колбу.
Отсоединяем провода, идущие к нитям накаливания. К колбе присоединены две пары проводов (они и являются нитями накаливания), чтобы протестировать на исправность, их нужно отсоединить. Нити обычно не припаяны, а намотаны на штырьки из проволоки в несколько витков. В связи с этим открепление нитей обычно не представляет трудностей.
Проверяем нити лампы на работоспособность. В колбе чаще всего имеется пара спиралей с сопротивлением в 10–15 Ом. Проверку осуществляем с помощью мультиметра. Если нити не испорчены, то проблема, вероятнее всего, кроется в балласте. И наоборот: при поврежденных нитях балласт исправен.

Проверка балласта ПРА мультиметром

Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.

Повреждение дросселя может быть пяти видов:

обрыв

замыкание разных обмоток

замыкание витков в одной обмотке

неисправность магнитопровода

пробой на корпус

Обрыв

Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.

Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.

При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.

Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.

Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:

а на выходе свечения нет:

то считайте что обрыв вы нашли.

Замыкание обмоток

Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.

Но изоляция может высохнуть или нарушиться.

Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.

Межвитковое замыкание

Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть. И один или несколько близлежащих витков, просто спекутся между собой.

Найти такое повреждение очень трудно, даже при помощи мультиметра.

Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.

Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.

Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:

мощностью на 20Вт – сопротивление от 55 до 60 Ом

мощностью на 40Вт – сопротивление от 24 до 30 Ом

мощностью на 80Вт – сопротивление от 15 до 20 Ом

Магнитопровод

Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.

При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.

Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.

Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.

Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.

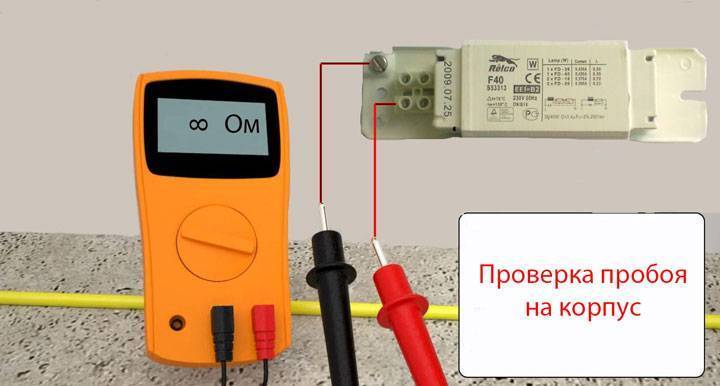

Пробой на корпус

О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.

Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.

Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.

Как проверить люминесцентную лампу: обнаружение и устранение неисправностей

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС.

Дроссель поддерживает равномерность разряда и корректирует ток при необходимости.

В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание. Предъявляемые к балластному сопротивлению требования:. Предъявляемые к балластному сопротивлению требования:

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

люминесцентные светильники

Что и как можно проверить

Люминесцентная лампа — это не самая сложная конструкция и довольно простой принцип работы. Это энергосберегающий источник света, который может давать такую ​​же степень яркости, как лампы накаливания, но при этом потребляет в 6-7 раз меньше энергии.

Баллон устройства откачивается и закачивается в пустое пространство инертным газом с небольшой каплей ртути (30 мг). Электроды расположены у основания. Каждое газоотводное устройство оснащено стартером, балластом и дроссельной заслонкой.

Сначала электрический ток, который возникает в пускателе люминесцентной лампы, нагревает биметаллические контакты, затем нагревает электроды и тем самым размыкает цепь. Одновременно индуктивность подает на электроды дуговый разряд, в результате чего генерируется ультрафиолетовое излучение. При прохождении через люминофорное покрытие УФ-лучи становятся видимыми для человеческого глаза.

Поэтому основной причиной поломки люминесцентной лампы можно считать выход из строя:

  • стартер.
  • задохнуться;
  • конденсатор;
  • Электронный балласт или балласт;

Проблема также может заключаться в низкой емкости конденсатора или сгоревших вольфрамовых нитях.

Важно: Если в конструкции присутствует ЭПРА, то стартер не предусмотрен. Для обнаружения неисправности используются несколько инструментов

Однако чаще всего это простой мультиметр или индикаторная отвертка

Для обнаружения неисправности используются несколько инструментов. Однако чаще всего это простой мультиметр или индикаторная отвертка.

Самостоятельное изготовление щупа

Стандартным щупом проблематично прозвонить маленький светодиод, поэтому для комфортного пользования мультиметром его можно сделать самому. Для этого используется несколько элементов.

Швейная иголка

Понадобятся:

  • корпуса от черной и красной ручек для рукояток;
  • штекеры и кабель;
  • стальные швейные иглы 35-45 мм в длину и 0,8-1 мм в диаметре;
  • обрезки медного провода (пара – длиной 250-300 мм и пара – 120-150 мм в длину);
  • канифоль или спиртоканифоль.

Процесс изготовления осуществляется поэтапно:

  1. Провод нарезается и залуживается припоем.
  2. Иголки залуживаются припоем так, чтобы до острых частей оставалось 8-10 мм.
  3. Рядом с ушками иголок прикрепляются проводники 0,3-05 мм в диаметре, а потом наматываются витками до залуженной области.
  4. Обмотка покрывается припоем.
  5. Луженный кабель сгибается пополам вокруг отвертки. Свободные участки скрепляются друг с другом в косичку. Получившаяся петелька сгибается под углом.
  6. Проводники прикрепляются к иглам паяльником.
  7. Со всех мест соединения при помощи спирта удаляется налет.
  8. По центру иголок наматывается нитка до появления выпуклостей. Их понадобится покрыть клеем «Момент» и вставить в наконечники корпусов ручек, фиксируя максимально ровно.
  9. После просушки клея внутрь полостей заливается эпоксидка, которая застывает 24 часа.
  10. Концы щупов залуживаются и припаивается к штекерам.
  11. Проблемные участки для защиты оболочки от трения помещаются в термоусадочную трубку.
  12. Гибкие проводники изготавливаются из медных проводов красного и черного цвета длиной 1 м.
  13. Наконечники с иголками соединяются с гибкими проводниками паяльником. Кусочки ручек скрепляются между собой.

Оптимальное сечение провода – 1,3 мм2.

Штепсельная вилка

Разборная штепсельная вилка

Понадобятся:

  • советская вилка от электроприборов с латунными штырями;
  • старые щупы от мультиметра;
  • пластиковая трубка;
  • провод с толстыми медными жилами;
  • штекеры типа «банан».

Изготовление щупа из штепсельной вилки

Ход работы:

  1. Извлечение штырей из вилки путем выкручивания верхнего болта.
  2. Снятие основы со старых щупов – штырьки можно достать плоскогубцами.
  3. Отделение напильником загнутой части штырей и обточка их так, чтобы они с усилием помещались в отрезок пластиковой трубы.
  4. Разделение и зачистка акустического провода.
  5. Залуживание концов кабеля и концов штырей на местах припайки.
  6. Вставка провода в основу щупов старого мультиметра и припайка к нему латунного штепселя.
  7. Оттягивание кабеля назад и фиксация области его входа в трубку термоусадкой.

Второй конец провода продевается в разъем. Кабель для прочности фиксации понадобится зажать болтом.

Шпилька от лазерного CD привода

Шпилька от лазерного привода

Понадобятся:

  • стальная шпилька с острыми наконечниками;
  • разные по размеру термоусадочные трубки;
  • два фломастера (черный и красный);
  • трубочка по размеру штыря;
  • медные провода, рассчитанные на работу в сети с напряжением 300 В.

Разделение шпильки на 2 части

Порядок изготовления щупа:

  1. Шпилька разрезается на 2 части. Отпиленные края покрываются флюсом.
  2. Концы проводов защищаются на 5 мм и облуживаются оловом.
  3. К отпиленным участкам прикрепляются провода с лужением – по одному на каждый.
  4. На конструкцию надеваются и усаживаются термотрубки.
  5. Из фломастеров изготавливаются ручки щупов – достаточно отрезать 5-7 см от начала.
  6. Шпильки с припаянными проводами вставляются в кусочки фломастеров так, чтобы кончики выступали из фломастера.
  7. Элементы фиксируются эпоксидкой.
  8. После высыхания рукоятка устанавливается в цветную трубку с термоусадкой.
  9. Штекеры изготавливаются из кусочков латунной трубы от антенны длиной 3 см.
  10. Латунная трубка вставляется в разъем, под нее подгоняется пластиковая.
  11. Остальные концы припаиваются на латунные трубки и обматываются изолентой так, чтобы подходили под диаметр пластиковых.
  12. Кусочки термотрубок длиной 4 см надеваются на штекеры и усаживаются.

https://youtube.com/watch?v=H2kSatKImxY

Повреждение электронного дросселя

А если балласт у вас электронный, как проверить его? ЭПРА как сокращенно их называют, уже не похож на индуктивную катушку.

Все современные модели выпускаются с электронными дросселями без стартеров.

ЭПРА расшифровывается как – электронная пуско-регулирующая аппаратура.
У нее множество электронных компонентов напаяны на плату и помещены в один корпус.

Прозвонить мультиметром всего лишь два конца здесь уже не получится. Придется последовательно шаг за шагом проверять все элементы схемы.

Начинать лучше с предохранителя. Вызваниваете его целостность в режиме прозвонки.

Далее осматриваете конденсаторы. У тех, которые в виде бочонков, можно определить повреждение даже визуально, по вздутию нижней части.

Еще внимательно проглядите все места пайки. Какие-то ножки могут отвалиться и контакт пропадет.

Диоды и транзисторы также проверяются мультиметром, после переключения его в соответствующий режим измерения.

Данные сопротивлений берите из таблиц в интернете, согласно их расцветки.

И сравнивайте с теми фактическими замерами, которые у вас получились.

В общем, чтобы проверить и отремонтировать электронный дроссель, понадобятся минимальные навыки радиолюбителя.

Вот очень хорошее и подробное видео по проверке каждого элемента на плате ЭПРА, с заменой поврежденных деталей на исправные. Тем более, что повреждений здесь оказалось не одно, а несколько.

Электрооборудование, свет, освещение. Как проверить лампу галогеновую

Как проверить люминесцентную лампу? – Diodnik

Со временем любые лампочки перегорают, это касается не только обычных ламп, но и светодиодных светильников или ламп дневного света. Если люминесцентная лампа перестала гореть, прежде всего ее необходимо проверить. Как это правильно сделать, читаем ниже.

Как проверить люминесцентную лампу?

Для теста выбран светильник Delux, который работал в течении нескольких лет, но нынче перестал зажигаться. Как раз подходит для подобных целей.

Первым делом необходимо снять рассеиватель и осмотреть люминесцентную трубку на наличия сильного почернения. По краям четко видны такие почернения, косвенно это говорит, что такая трубка вполне может быть уже вышедшей из строя.

Следующим этапом будет проверка целостности нитей накала. Включив мультиметр в режим проверки сопротивления поочередно необходимо проверить каждую нить.

Сопротивление нитей составляет 9,5 – 9,2 Ом, что означает, что обе нити накала еще целы.

Если хоть одна из них будет перегоревшей, тогда наш тестер покажет 1 (разрыв цепи). В таком случае люминесцентную трубку необходимо заменить новой.

Когда проверка лампы окончена, но она не светит, необходимо проверять или ремонтировать электронный балласт люминесцентной лампы. В данном случае проблема была в сильно окислившихся контактах люминесцентной трубки.

После зачистки контактов от окислов и установки трубки в корпус светильника лампа ожила. Можно сказать, что этому светильнику повезло.

Подробнее о том, как проверять электронный балласт и ремонтировать его, мы расскажем вам позже.

diodnik.com

Виды ламп | Electricdom.ru

Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.

Лампы накаливания

Лампы накаливания относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами — аргоном или криптоном.

Бытовые лампы бывают мощностью 25 — 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление.

У светильника с лампой накаливания возможно всего две неисправности:1. Перегорела лампа2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.

Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Лампы люминесцентные

Люминесцентные лампы относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние — 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние — 5 мм) для ламп диаметром 16 мм.

Компактная люминесцентная лампа (КЛЛ) — люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).

Люминесцентные лампы требуют работы специального устройства — пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:Л — люминесцентная, Б — белая, ТБ — тепло-белая, Д — дневная, Ц — с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 —

Проверка элементов лампы

Если после включения светильника лампочка работает неправильно, необходимо выяснить причину такого поведения. Перед тем как приступить к ремонту требуется убедиться, что причина неисправности именно в светильнике.

Проверяем присутствие напряжение и работоспособность выключателя. Это легко сделать, имея пробник наличия напряжения в электрической сети. Когда точно станет известно, что проблема в источнике света, в первую очередь потребуется выяснить какие элементы нуждаются в ремонте. Это может быть как сама колба, так и пусковое устройство.

Вот перечень основных неисправностей и причин вызвавших их.

  1. Нет никакой реакции на включение. Требуется проверить лампу и дроссель, а также место крепления лампы в патроне.
  2. Лампа не загорается в середине. Неисправен стартер или высоковольтный конденсатор.
  3. Лампа не включается, слышен посторонний звук. Неисправность в дросселе.
  4. Нарушение в оттенке свечения источника. Изменения в люминесцентном слое колбы.
  5. При включении происходит мигание, эффект стробоскопа, запуска нет. Причиной может быть стартер или плохой контакт в патроне.
  6. Устройство светит тускло и в оранжевом спектре. Нарушение герметичности колбы, лампу необходимо как можно быстрей утилизировать.
  7. Края колбы чёрного цвета. Необходимо поменять лампу.

Проще всего можно осуществить проверку путём замены лампы и стартера на заведомо исправные. Проведение такой работы не должно составить труда. В случае если замены нет, придётся проверять исправность с помощью тестера. Если после замены лампа всё так же не работает, то поломка в дросселе.

Проверка дросселя

Первым сигналом, что неисправность в дросселе, будет периодическое моргание света лампы, или визуально можно будет наблюдать за распространением разряда в середине колбы. Для проверки нам понадобится любой мультиметр с функцией прозвонки или измерения сопротивления.

Переключив тестер в режим прозвонки, необходимо дотронутся щупами до выходов обмоток дросселя. Если на экране горит цифра один, или когда стрелочный прибор показывает бесконечность, то обмотка находится в обрыве. Сопротивление исправного дросселя составляет около 40 Ом. В случае отображения нулевого сопротивления или порядка нескольких Ом, делаем вывод, что произошло межвитковое замыкание.

Аналогично можно проверить на короткое замыкание стартер, конденсатор и другие электронные части схемы.

Необходимо отметить, что в случае замены дросселя своими руками необходимо обратить внимание на соответствие мощностей лампы и дросселя

Проверка стартера

При этом используется ручное замыкание контактов через кнопку, т. е. имитация работы пускателя. Сначала замыкается кнопка S1, а далее включаем и через секунду отключаем линию кнопкой S2, т. е. имитируем работу стартера

В этом случае необходимо соблюдать осторожность, так как напряжение на кнопке будет превышать входное сетевое равное 220 в

Проверка люминесцентной лампы

Саму лампу (колбу), можно проверить используя схему подключения без стартера или установкой её в исправный светильник.

В таком виде, схема позволяет использовать обычную лампочку накаливания в качестве ограничителя по току. Проверяемая лампа подключается последовательно с выпрямителем. Так как питание осуществляется с использованием постоянного тока, то это вызывает быстрый износ электродов. Хотя, в таком подключении яркость излучения будет заметно ниже, чем при нормальном включении, всё равно, возможно оценить состояние лампы. Мощность лампочки выбирается от 40 Вт, диоды и конденсаторы берутся с запасом по напряжению.

Используя тестер, можно убедиться в целостности контактной пары в самой колбе. Для этого необходимо замерить сопротивление между её выводами. В рабочем состоянии оно должно составлять порядка нескольких Ом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
