Паровые системы отопления

Когда недостатки превращаются в достоинства

Обычное паровое отопление используется на промышленных предприятиях и других аналогичного назначения объектах. Однако есть и другой вариант, когда оно может проявить с достаточной эффективностью свои лучшие свойства. Речь идет об отоплении на даче. Когда на ней не предусмотрено постоянное проживание в холодное время, важным становится быстрый прогрев помещений в момент приезда, а также скорость выполнения консервации системы при отъезде. Для таких случаев паровое отопление на даче следует признать одним из наиболее подходящих вариантов. Среди его достоинств числится как раз те факторы, которые и играют ведущую роль в рассматриваемой ситуации.

Другим достоинством является возможность обустройства парового отопления в дополнение к уже существующему печному. Если на даче есть обычная печка, то поместив в ее топку теплообменник, вы получите парогенератор, а уж пар можно подавать в радиаторы, расположенные в других помещениях. Таким образом без значительных затрат можно улучшить условия пребывания на даче в холодное время.

При всех его достоинствах паровое отопление – не самый оптимальный вариант обогрева частного дома. Тем более, что действующие санитарно-гигиенические правила предусматривают его использование для нежилых и коммерческих предприятий. Тем не менее, некоторые его достоинства, в первую очередь достаточно низкие затраты на создание, способствуют его применению и в отдельных жилых сооружениях.

Несмотря на комфорт городской квартиры, практически каждый человек мечтает жить в частном собственном доме или хотя бы иметь недвижимость за городом. При этом недвижимость обязательно должна быть комфортабельная и благоустроенная. Для этого к загородному дому обязательно должна быть подведена вода и обустроена канализация. Помимо этого в доме должна быть эффектная и удобная в эксплуатации отопительная система. Следует отметить, что наиболее быстрый и доступный ее вариант — создание парового отопления .

Схема работы системы парового отопления.

Паровое отопление в частном доме бывает двух видов:

  1. Одноконтурное паровое отопление — рассчитывается только на обогрев здания.
  2. Двухконтурное паровое отопление — обогревает не только дом, но и снабжает жильцов теплой водой.

Система парового отопления в частном доме за долгие годы использования вовсе не потеряла своей актуальности.

Причина этого очень проста: надежность и функциональность системы проверены многими пользователями на протяжении нескольких десятков лет.

Провести паровое отопление своими руками можно за небольшой промежуток времени. Ведь эта система понятна и проста, и не требует специальных знаний.

Радиаторные батареи и трубопроводы пара характеризуются повышенной температурой нагрева. В некоторых случаях температура может превышать 1000 градусов по Цельсию. Система трубопровода включает в себя вертикальные и горизонтальные трубы. Обычно используется два вида разводки — верхняя и нижняя. Выбор осуществляется в зависимости от особенностей помещения.

Паровое теплоснабжение от печки собственными руками

Чтобы не устанавливать котел отопления для устройства системы парового теплоснабжения и расходовать на это оборотные средства, можно применять имеющуюся в доме печь. Она будет выступать в качестве источника тепла с дешевым твёрдым топливом, к тому же, она не зависит от центрального газо- и электрического снабжения. Парогенератором выступает теплообменный аппарат, который можно сделать под заказ или собственными силами. Минусы печи-парового котла аналогичные, как у печки прямого сжигания или камина: отсутствие возможности точной температурные регулировки нагрева, отсутствие полной пожаробезопасности, и также возможность задымления помещения из-за неверной растопки. Подобным образом, минусов у печи-котла такое же количество, как у обыкновенной, а положительных качеств намного больше.

Паровое теплоснабжение от печки

Прежде чем от печки выполнить паровое теплоснабжение, следует проанализировать теплообменный аппарат на предмет герметичности. Выполнить это можно так: вовнутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а это означает, задействовать данное устройство для системы парового теплоснабжения нельзя.

Для отведения парового теплоснабжения от печки потребуются следующие составляющие:

  • Отопительные батареи. Их кол-во должно быть равно числу окон помещения.
  • Теплообменный аппарат
  • Медные или жестяные трубы для отвода конденсата и паропровода.
  • Арматура запорного типа (краны для спуска воздуха, вентили)
  • Соединительная арматура: колена, трубные хомуты, фитинги.
  • Спайдерные крепежи для отопительных приборов
  • Гидравлический затвор
  • Редукционно-охладительная установка, благодаря которой пар переводится в состояние жидкости.
  • Редуктор чтобы давление сделать меньше изнутри системы.
  • Насос для циркуляции принудительного типа жидкости.
  • Сварочный инвертор

Перед началом работ, заранее разрабатывается схема подсоединения и трубомонтаж. На чертеже определяется место размещения печи-котла, от которой дальше ложится схема разводки со всеми обязательными элементами подсоединения. Для отапливания площади не более 80 кв.м. подходит однотрубная схема подсоединения отопительных приборов. При этом способе подсоединения конвекторные обогреватели греются постепенно, первый из них крепче прочих. Двухтрубная схема подходит для отапливания помещений больше 80 кв.м. и домов в два этажа. Трубы при этом подсоединены к дизайн радиаторам параллельно. Если предполагается установить систему по принципу гравитационной циркуляции, теплообменный аппарат обязан быть размещен ниже всех дизайн радиаторов и труб под наклонным углом. При этом нужен монтаж насоса для безотказной циркуляции системы для отопления.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

Методика работ

Стоить учесть, что устройство паровой системы для отопления без демонтажа старой печи нереально. Для того чтобы встроить теплообменный аппарат, нужно устанавливать его вовнутрь камеры сгорания на шаге печные кладки.

Под каждым окном организовываются отопительные приборы, к которым подключают подводящие и отводящие трубы под маленьким уклоном 3мм. Каждый отопительный прибор снабжается краном для спуска воздуха.

Паровое теплоснабжение от печки

Чтобы уберечь систему, перед каждым конвекторным обогревателем и перед всей системой в общем, ставится арматура запорного типа. В начале системы также ставится редуктор охлаждения и редукционный клапан. В конце системы ставится емкость для сбора конденсата с подобным же маленьким уклоном, как трубы. Из него вода перетекает в теплообменный аппарат. Перед печкой ставится насос в системе циркуляции принудительного типа.

Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.

Есть два варианта:

  • произвести расчет основных компонентов парового отопления своими силами;
  • обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.


При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

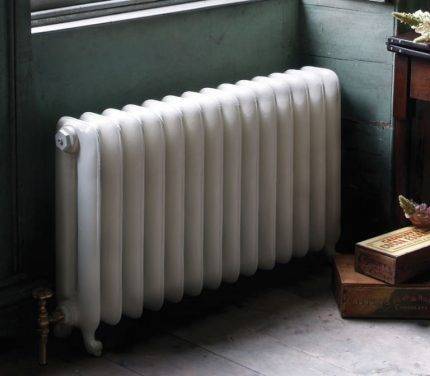

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром


Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Сравнительный обзор разных радиаторов отопления и рекомендации по их выбору приведены в этой статье.

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.


Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.

Сначала надо вычислить площадь отдельных помещений:

  • 1-я комната: 5*2,95=14,75 м2;
  • 2-я комната: 3*2,45=7,35 м2;
  • 3-я комната: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.

Теперь полученный объем надо  умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.


Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.

Котлы парового отопления: газовые, электрические, дровяные и другие

Одна из главных составляющих паровой отопительной системы — отопительный котел. Котел выбирается достаточной мощности и с учетом личных финансовых возможностей.

Расчёт мощности

Существует простой вариант для расчёта мощности любой разновидности отопительного котла для частного дома:

  1. В случае приобретения котла и для обогрева, и для обеспечения горячей водой берется усредненное значение 0,138 кВт/м2у помещения с высотой потолков 2,5—2,7 м и умножается на общую площадь помещений в доме.
  2. Для помещений, где потолки выше 2,7 м используется коэффициент «высоты потолка», равный высоте потолка ÷ 2,7.
  3. Затем применяется «региональный» коэффициент, который учитывает особенности климатических условий в конкретном регионе.

Коэффициенты для регионов России:

  • южные районы — 0,85;
  • средняя полоса до Урала — 1,1;
  • широта Москвы до Урала — 1,3;
  • Сибирь — 1,5;
  • северные районы — 2,0.
  1. Итоговое значение округляется до целого числа в большую сторону (например, 8,3 и 8,9 округляем до 9).

Пример расчётов с учётом коэффициентов:

Дом в районе Краснодара площадью 130 м2 и высотой потолков 2,7 — 0,138 кВт/м2(усредненное значение) × 130 м2 (площадь дома) × 0,85 («региональный» коэффициент).

Топливо для котлов

В зависимости от вида топлива паровые котлы разделяют:

  • на электрические (подключаются к электросети или работают от генератора);
  • на газовые (подключаются к газовой сети или работают от газового баллона);
  • на твердотопливные (в основном работают на дровах или угле);
  • на жидкотопливные (работают на «солярке», бензине или отработанном машинном масле);
  • на пеллетные (работают на древесных гранулах — пеллетах);
  • на комбинированные (котлы, которые могут работать на двух видах топлива).

Для электрокотлов характерны простота и высокая степень безопасности при эксплуатации, экологическая чистота. Однако прямая зависимость от электросети чревата последствиями — любая авария на линии приведёт к тому, что дом останется без отопления.

Чуть более экономичный вариант — установка системы жидкотопливных котлов.

Твердотопливные отопительные котлы еще дешевле в эксплуатации, но трудоемки в обслуживании: уборка золы и новая закладка топлива производится каждые 6—8 часов.

Пеллетные котлы — это относительная дорогая новинка, которая стремительно набирает популярность у владельцев коттеджей. Благодаря применению современных технологий использование древесных гранул экологично и экономично, а работа отопительного котла максимально автоматизирована.

Газовый котел — самый экономичный и распространенный тип котлов. Несмотря на то что его установка производится исключительно после получения специального разрешения и в процессе эксплуатации надо строго соблюдать меры пожарной безопасности, газовые котлы просты в использовании и довольно надежны.

Материал теплообменника

Сталь — наиболее распространенный материал для изготовления теплообменника у недорогих котлов.

Это недорогой легкообрабатываемый материал. Впрочем, у него есть и серьёзные недостатки:

  • Эластичность приводит к тому, что от длительного воздействия высоких температур поверхность мягкой стали покрывается трещинами.
  • Сталь подвержена коррозии.

А вот к долговечности и надежности чугунных теплообменников вопросов нет: чугун почти не подвержен коррозийному разрушению. Зато при эксплуатации чугунных теплообменников нельзя допускать неравномерного нагрева и попадания в котел из возвратной линии сильно охлажденной воды.

Что касается электрокотлов, то здесь нагрев воды происходит от «электрода», которые в недорогих приборах бывают графитовыми или стальными (нержавейки), а в дорогих (элитных) моделях — титановыми.

Особенности устройств на дровах, их КПД

Эффективность работы «дровяных» котлов зависит:

  1. От использования только низкозольных дров твёрдых пород (в идеале дуб или бук).
  2. От положения заслонки термостата: прикрытая заслонка ведёт к существенному снижению КПД котла.

Внимание! Падение температуры теплообменника до 55 °C приводит к накоплению мокрой золы. Накопленная зола забивает теплообменник, в помещение начинают проникать угарные газы

Помимо этого, возникающие от воздействия конденсата коррозийные процессы существенно сокращают срок службы котла

Помимо этого, возникающие от воздействия конденсата коррозийные процессы существенно сокращают срок службы котла.

  1. От наличия малого подмешивающего контура обратной воды, который защищает поверхность теплообменника от низкотемпературной коррозии и способствует более легкому отделению конденсата и смолы.

Фото 3. Дровяной котёл для парового отопления. Довольно часто используется в подобной отопительной системе.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

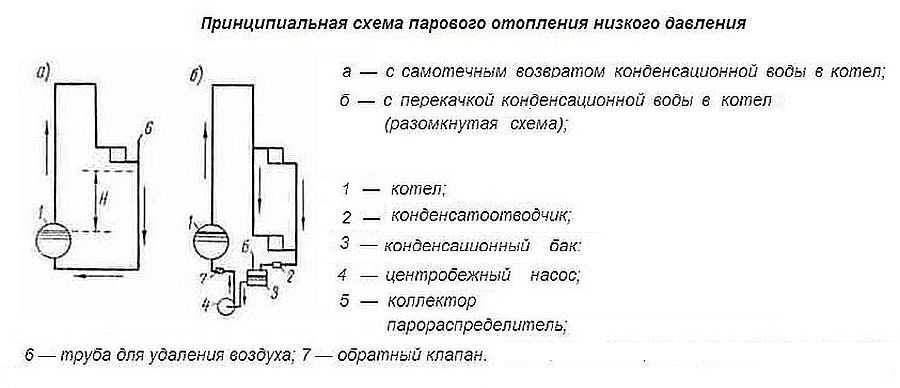

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

  • С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

    Схема парового отопления с верхней разводкой

  • С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
  • С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

  • до 200 м2 — 25 кВт;
  • от 200 м2 до 300 м2 — 30 кВт;
  • от 300 м2 до 600 м2 — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя-бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет супер-эффективной, но и очень горячей.

Система «теплого пола»

«Теплый пол» обретает в последнее время все большую популярность. Зачастую его создают на основе электрического отопления, но при желании можно использовать и водяное. Установка такой системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по которым будет циркулировать горячий теплоноситель.

Система «водяной теплый пол»

Также необходимо установить комнатный термостат – с его помощью будет регулироваться температура.

Коллекторная группа

Схема разводки и установки регулятора

Подобная вариация системы «теплого пола» имеет массу достоинств по сравнению с электрической, главными из которых являются низкая стоимость и незначительная энергоемкость.

5 Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

  • паровой генератор (котел);
  • трубы для прокладки магистрали;
  • радиаторы;
  • контрольно-измерительные приборы;
  • запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

  1. 1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
  2. 2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
  3. 3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
  4. 4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
  5. 5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
  6. 6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
  7. 7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
  8. 8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
  9. 9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
  10. 10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Какие могут быть специфики

Как и любая иная система отопления, паровое теплоснабжение при помощи печи на дровах имеет определенные минусы. Правильно будет применить даже не данное слово и сменить его на специфики, которые могут для некоторых показаться неудобными:

Порой печь размещена в соседнем здании. Это не редкость, но решение нашлось

Необходимо только уделять большое внимание должному теплоизолированию трубопровода, который станет объединять дом и здание с печкой. В другом случае очень много тепла будет теряться.
Тепловой носитель в системе может разогреваться выше 100 градусов

Связывают это с тем, что в закрытом пространстве давление при нагреве становится больше и, исходя из этого, увеличивается температура. Завершение подачи дров или угля не снимает проблематику, потушить печь тоже не вариант. Довольно будет просто приоткрыть камеру сгорания печи и полностью закрыть поддувало, чтобы температура изнутри системы стабилизировалась. Это некомфортно, но вполне можно обучиться определять нужное кол-во топлива для единоразового применения.
Отсутствие автоматики значит невозможность самостоятельной работы. Для поддержки нужной температуры понадобится либо согласиться с тем, что до самого утра трубы и отопительные приборы охлаждаются почти что полностью, либо среди ночи прибавлять новую порцию топлива. Это тоже некомфортно, хотя и некритично.
Риск задымления помещения, где расположена печь, достаточно большой. Невысокое атмосферное давление, грязный дымотвод, сырые дрова, плохого качества уголь – данные моменты могут принести собственную долю неприятностей.

Схема устройства печи на дровах и системы обогрева

Устройство парового отопления

Основные узлы парового отопления

По своей реализации устройство парового отопления похоже на обычное водяное однотрубное с естественной циркуляцией. Правда, это не единственно возможный вариант построения подобной системы обогрева. Общее представление о ней может дать приведенный ниже рисунок:

В подобной системе специальный котел служит источником пара. Для его транспортировки используется паропровод, по которому он подается к радиаторам. Образующийся при охлаждении конденсат по конденсатопроводу возвращает воду в котел для повторного нагрева. Однако за таким, достаточно упрощенным, описанием парового отопления скрываются разнообразные варианты его построения. Существует несколько отличающихся подходов, и среди них надо упомянуть такие виды парового отопления: 1. По величине давления в системе они бывают:

  • (0,1-0,12 МПа) – низкого;
  • (0,12-0,17 МПа) – повышенного;
  • (свыше 0,17 МПа) – высокого.
  • замкнутую;
  • разомкнутую.

Замкнутая циркуляция обычно применяется в системах низкого давления. В них  возвращение конденсата в котел происходит самотеком, под весом столба конденсата, превышающего имеющееся в котле давление пара. Для обеспечения этого котел приходится заглублять относительно нижнего уровня радиаторов, что обеспечивает необходимую величину столба конденсата.

Открытая система отопления

Закрытая система отопления

При разомкнутой системе конденсат собирается в специальный бак и оттуда перекачивается насосом в котел. Это позволяет создавать паровое отопление в тех случаях, когда невозможно обеспечить необходимое заглубление котла отопления и возврат конденсата самотеком. 3. Система может иметь, а может не иметь связи с атмосферой. По этому признаку ее разделяют на два типа:

  • открытую;
  • закрытую.

Как правило, системы с низким давлением бывают открытыми, связь с атмосферой выполняется через воздушные клапаны или бак, куда поступает конденсат.  По способу разводки системы бывают:

  • двухтрубные вертикальные с параллельным подсоединением радиаторов;
  • однотрубные, горизонтальные и вертикальные, в них пар последовательно проходит через все радиаторы.

Двухтрубная система отопления

Однотрубная система отопления

Можно определить и другие классификационные признаки и провести разделение отопительной системы на основании них.  Однако уже приведенные данные дают возможность оценить многообразие вариантов реализации подобного обогрева и выбрать оптимальный для  складывающихся условий.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
