Единицы измерения тепловой энергии отопления

Формула расчета

Нормативы расхода тепловой энергии

Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.

Для чего необходим такой коэффициент? С его помощью можно:

• Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
• Варьировать температурный режим внутри помещений дома.

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:

• Через наружные стены покидает здание до 40% тепла.
• Через полы — до 10%.
• То же самое относится и к крыше.
• Через вентиляционную систему — до 20%.
• Через двери и окна — 10%.

Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции. Это немаловажный фактор

Это немаловажный фактор

Это немаловажный фактор.

К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:

• Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
• Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
• Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.

Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:

• Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
• Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
• При 20% — 1,0.
• При 30% —2.
• При 40% — 1,4.
• При 50% — 1,5.

И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:

Вид строительного материала

Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.

Размеры комнат и этажность здания

Схема системы отопления

Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?

• Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
• При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
• При 3,5 м — 1,1.
• При 4,5 м —2.

А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.

При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.

Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м². Все остальные составляющие формулы — коэффициенты.

Что влияет на потри тепла в доме

На потери тепла влияет множество факторов, к каждому из которых также разработаны коэффициенты:

• Высота потолков. Если потолки свыше 2,5 м, требуется производить расчет не по площади дома, а по кубатуре. На каждый 1 м3 потребуется 40 Вт тепловой мощности;
• Качество утепления. Если здание грамотно утеплено, коэффициент не применяется. В противном случае, действуют коэффициенты в зависимости от материала стен: из бетона и блоков – 1,25-1,5, из бревен и бруса – 1,25, из кирпича – 1,1-1,25, из пеноблоков – 1;
• Количество окон и дверей. На каждое окно необходимо прибавить к мощности котла по 100 Вт, наружных дверей – по 200 Вт;
• Качество стеклопакетов. Типовые с деревянной рамой – 0,2, пластиковые однокамерные – 0,1, двухкамерные — 0,07, энергосберегающие – 0,057;
• Расположение комнат. Расчет мощности котла лучше делать для каждой комнаты, при этом учитывать коэффициент 0,1-0,3 для внутренних помещений, 1 – для комнаты с одной наружной стеной, 1,15 – с двумя и 1,22 – с тремя;

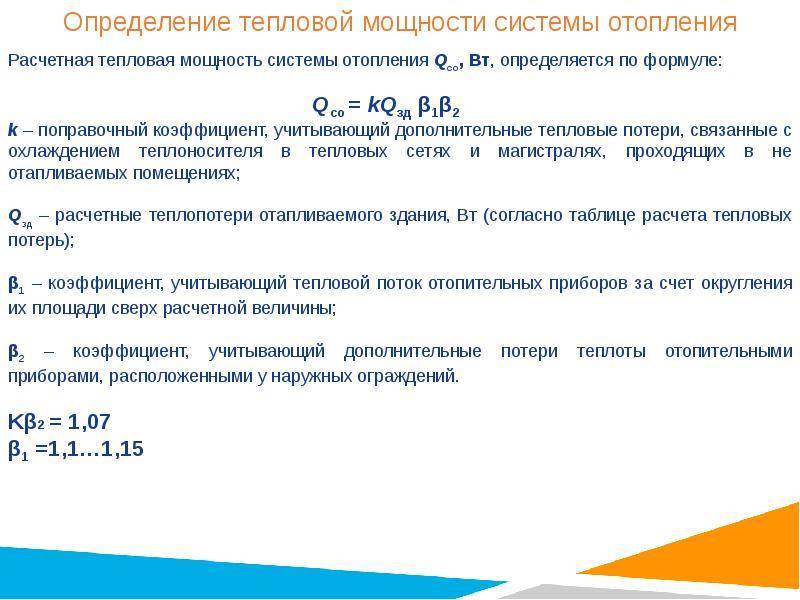

Расчет мощности системы отопления — взять «про запас»

Итак, определив предварительную мощность по площади дома и применив все поправочные коэффициенты, получаем мощность котла, необходимую для отопления конкретного здания. Специалисты рекомендуют к конечному результату применить еще коэффициент 1,2, т.е. прибавить 20% «на запас». Он необходим для покрытия возможных теплопотерь, которые не были учтены в расчетах.

Расчет отопления зависит также от типа котла. Так, для двухконтурного к конечному результату применяется еще и коэффициент 1,5. Такой запас мощности необходим для обеспечения контура ГВС.

Немаловажно учитывать материал, из которого изготовлены радиаторы. Обладающие большей теплопроводностью стальные, алюминиевые или биметалические быстрее нагреваются и отдают тепло комнатам (мощность одной секции — 200 Вт). Чугунные радиаторы медленно нагреваются, но способны дольше аккумулировать тепло (мощность одной секции — 150 Вт)

Количество секций определяется исходя из мощности котла или по площади дома и факторов, перечисленных выше. Для утепленного дома со стандартной высотой потолков потребуется 1 секция металлического радиатора на каждые 1,8-2 м2 или 1 секция чугунного на каждые 1,1-1,3 м2

Чугунные радиаторы медленно нагреваются, но способны дольше аккумулировать тепло (мощность одной секции — 150 Вт). Количество секций определяется исходя из мощности котла или по площади дома и факторов, перечисленных выше. Для утепленного дома со стандартной высотой потолков потребуется 1 секция металлического радиатора на каждые 1,8-2 м2 или 1 секция чугунного на каждые 1,1-1,3 м2.

На расчет отопления также влияет материал, из которого смонтирована система отопления. Если для монтажа выбраны металлические трубы, стоит учесть, что они также нагреваются и отдают тепло в комнаты. Используя их, можно сократить количество секций радиаторов в помещениях. Пластиковый или пропиленовый трубопровод теплоотдачей обладает в минимальной степени, но чаще применяется благодаря современному дизайну и простоте монтажа.

Для организации отопления в частном доме можно использовать системы, различающиеся между собой типом теплообменников. Наибольшей популярностью пользуются биметаллические радиаторы, которые объединят в себе свойства нескольких видов. При выборе радиаторов нужно изучить их технические характеристики, чтобы грамотно рассчитать мощность и количество секций, необходимых для обогрева помещения.

Что собой представляет калория

Калория не входит в международную систему измерений метрических величин, однако это понятие широко используется для обозначения количества выделенной энергии. Она указывает, сколько энергии должно быть затрачено на обогрев 1 г воды так, чтобы данный объём увеличил температуру на 1 °C в стандартных условиях.

Существует 3 общепринятых обозначения, каждое из которых используют в зависимости от области:

• Международное значение калории, которое равняется 4,1868 Дж (Джоуль), и обозначается как «кал» в Российской Федерации и cal – в мире;
• В термохимии – относительная величина, примерно равная 4,1840 Дж с российским обозначением кал_тх и всемирным – cal_th;
• 15-градусный показатель калории, равный приблизительно 4,1855 Дж, который в России известен как «кал₁₅», а в мире – cal₁₅.

Изначально калорию использовали для нахождения количество теплоты, выделенной при выработке энергии топлива. Впоследствии данную величину стали использовать для вычисления количества энергии, затраченной спортсменом при выполнении любой физической нагрузки, поскольку при данных действиях применимы те же физические законы.

Поскольку для выделения тепла необходимо топливо, то по аналогии с теплоэнергетикой в простой жизни для выработки энергии организмом также необходима «заправка» – пища, которую люди принимают регулярно.

Человек получает определённое количество калорий, в зависимости от того, какой продукт употребил.

Чем больше калорий в виде пищи человек получил, тем больше он получает энергии для занятий спортом. Однако не всегда люди потребляют количество калорий, которое необходимо для поддержания жизненных процессов организма в норме и выполнения физической нагрузки. В результате чего одни худеют (при дефиците калорий), а другие – набирают вес.

Калорийность — это количество энергии, полученной человеком в результате поглощения того или иного продукта

На основе этой теории построено множество принципов диет и правил здорового питания. Оптимальное количество энергии и макронутриентов, которые необходимы человеку в день, можно рассчитать в соответствии с формулами известных диетологов (Харрис-Бенедикт, Миффлин-Сан Жеор), используя стандартные параметры:

• Возраст;
• Рост;
• Вес;
• Пример суточной активности;
• Образ жизни.

Эти данные можно использовать изменяя их под себя – для безболезненного похудения достаточно создать дефицит в 15-20% от суточной калорийности, а для здорового набора массы – аналогичный профицит.

Тонкости расчетов: частный дом

Вопрос, что такое Гкал в отоплении и как он считается, возникает и у владельцев частных домов. Однако у расчетов тепла в частном секторе имеются свои особенности: владельцы могут влиять на цену одной гигакалории, выбирая тот или иной источник тепла.

Газовый котел в частном доме Источник tehnoterm.kg

В каждой местности имеется свой источник выработки тепла, с оптимальными ценами подключения и эксплуатации. Чаще всего таким энергоресурсом становится газ, а теплоносителем в доме – вода, но возможны и другие генераторы тепла (или их комбинации), например, уголь, дизель, дрова или брикеты. Электрическая энергия – самый дорогой ресурс.

Котел для дома приобретается с учетом оптимального энергоресурса и мощности самого оборудования. Чтобы узнать, подходит ли агрегата для данного дома, вычисляют наименьшее значение его мощности. Для этого общую площадь дома (жилые и хозяйственные помещения) делят на удельную мощность котла.

После того, как котел выбран, необходимо рассчитать систему отопления, то есть вычислить, какими параметрами должно обладать оборудование, не только котел, но и насос, трубопровод, радиаторы, запорно-распределительная арматура. Правильно выполненный расчет позволит получить систему, обеспечивающую экономный расход энергоресурсов и качественный обогрев дома.

Элементы электрического отопительного контура Источник ytimg.com

Существует несколько методик расчета показателей. Так как работающее отопление – система достаточно сложная, все они в расчетах используют поправки, постоянные величины и коэффициенты. При этом надо помнить, что на расчеты и выбор составляющих системы оказывают влияние следующие нагрузки, имеющие различное происхождение:

• Постоянные. Те, которые действуют круглогодично. К ним относится горячее водоснабжение, а в северных регионах – отопление.
• Периодические. Нагрузка меняется вслед за сезонными изменениями температуры воздуха, которые накладываются на суточные колебания (днем и ночью).
• Конвекционное тепловое излучение. Сухое тепло, продуцируемое нагревательными приборами, измерят сухим термометром.
• Учет нагрузки от испарения и конденсации, Процессы идут с теплоотдачей; скрытое тепло можно определить с помощью влажного термометра.

Расширение тел от теплоты

Коэффициент линейного расширения α есть увеличение длины тела при увеличении температуры на 1° С и при первоначальной длине, равной 1. Коэффициент объемного расширения = 3α для твердых однородных тел. Для всех газов при постоянном давлении расширение на 1° повышения температуры составляет почти одинаково 1/273 = 0,00366 первоначального объема

Коэффициент линейного расширения на 1°С

Алюминий	23,8.10-6	Бронза	17,5.10-6	Висмут	13,4.10-6
Гипс	25.10-6	Железо	11,5.10-6	Золото	14,4.10-6
Инвар (36% никкеля, 63,5% железа)	1,6.10-6	Иридий	6,5.10-6	Кварц плавленый	0,5.10-6
Кобальт	12,7.10-6	Константин	15,2.10-6	Магналий	24.10-6
Латунь	18,5.10-6	Медь	16,5.10-6	Магний	26.10-6
Нейзильбер	18.10-6	Никкель	13,1.10-6	Олово	23,0.10-6
Платина	9,0.10-6	Платино-иридий	8,8.10-6	Свинец	29,2.10-6
Сера	9.10-6	Серебро	19,7.10-6	Стекло	8.10-6
Тантал	6,5.10-6	Фарфор	3,0.10-6	Цинк	30.10-6

Железо и сталь имеют почти одинаковое расширение.

Коэффициент расширения в среднем равен между 0° и 100° 11,5 • 10-6 • t, при более высоких температурах 11,5 • 10-6 + 0,08 • 10-6 • t (t повышение температуры в градусах).

Литая сталь в закаленном состоянии обладает большим коэффициентом расширения до 0,000014, который, однако, при отпуске приходит к нормальной величине. У чугуна коэффициент расширения падает до 9 • 10-6

Что это такое

Определение

Определение удельного расхода тепла дается в СП 23-101-2000. Согласно документу, так называется количество тепла, нужное для поддержания в здании нормируемой температуры, отнесенное к единице площади или объема и к еще одному параметру – градусо-суткам отопительного периода.

Для чего используется этот параметр? Прежде всего – для оценки энергоэффективности здания (или, что то же самое, качества его утепления) и планирования затрат тепла.

Градусо-сутки

Как минимум один из использованных терминов нуждается в разъяснении. Что это такое – градусо-сутки?

Это понятие прямо относится к количеству тепла, необходимому для поддержания комфортного климата внутри отапливаемого помещения в зимнее время. Она вычисляется по формуле GSOP=Dt*Z, где:

• GSOP – искомое значение;
• Dt – разница между нормированной внутренней температурой здания (согласно действующим СНиП она должна составлять от +18 до +22 С) и средней температурой самых холодных пяти дней зимы.
• Z – длина отопительного сезона (в сутках).

Как несложно догадаться, значение параметра определяется климатической зоной и для территории России варьируются от 2000 (Крым, Краснодарский край) до 12000 (Чукотский АО, Якутия).

Зима в Якутии.

Единицы измерения

В каких величинах измеряется интересующий нас параметр?

• В СНиП 23-02-2003 используются кДж/(м2*С*сут) и, параллельно с первой величиной, кДж/(м3*С*сут).
• Наряду с килоджоулем могут использоваться другие единицы измерения тепла – килокалории (Ккал), гигакалории (Гкал) и киловатт-часы (КВт*ч).

Как они связаны между собой?

• 1 гигакалория = 1000000 килокалорий.
• 1 гигакалория = 4184000 килоджоулей.
• 1 гигакалория = 1162,2222 киловатт-часа.

На фото – теплосчетчик. Приборы учета тепла могут использовать любые из перечисленных единиц измерения.

Технология сплава на границе растворимости

Сплавы на границе растворимости основаны на изменении фазы металла с целью хранения тепловой энергии.

Вместо того, чтобы перекачивать жидкий металл между емкостями, как в системе с расплавом солей, металл заключается в капсулу из другого металла, с которым не может сплавиться (не поддающийся смешению). В зависимости от выбора двух материалов (материал, меняющий фазу и материал капсулы), плотность хранения энергия может оставлять 0,2-2 МДж/л.

Рабочая среда, как правило – вода или пар, используется для передачи тепла к и от сплава на границе растворимости. Теплопроводность таких сплавов зачастую выше (до 400 Вт/м*К), чем у конкурирующих технологий, что означает более быструю возможную «загрузки» и «разгрузки» теплового хранилища. Технология еще не реализована для использования в промышленных масштабах.

Физический смысл норматива потребления отопления

Многоквартирные дома в законодательстве РФ, в том числе в целях расчета объема потребления теплоэнергии для отопления, рассматриваются как неделимые единицы. То есть МКД — это единый теплотехнический объект, потребляющий теплоэнергию для отопления входящих в его состав помещений. И именно общий объем потребленной всем домом теплоэнергии важен при расчетах исполнителя коммунальных услуг (ИКУ) с ресурсоснабжающей организацией (РСО).

Правила установления и определения нормативов потребления коммунальных услуг, утвержденные ПП РФ от 23.05.2006 N306 (далее — Правила 306) с целью расчета норматива потребления коммунальной услуги по отоплению предусматривают сначала расчет количества тепловой энергии, необходимой для отопления многоквартирного дома или жилого дома в течение года (пункт 19 Приложения 1 к Правилам 306, формула 19). Год выбран в качестве периода, за который производится расчет, для дальнейшего получения усредненного значения норматива потребления теплоэнергии в месяц, поскольку в разные календарные месяцы потребление теплоэнергии на отопление будет, разумеется, разным, а оплата по нормативу предполагает одинаковый размер платы за отопление либо в течение отопительного периода, либо равномерно в течение календарного года, в зависимости от выбранного субъектом РФ способа оплаты отопления.

Поскольку многоквартирный дом состоит из совокупности жилых и нежилых помещений и мест общего пользования (общего имущества), при этом общее имущество на праве общедолевой собственности принадлежит собственникам отдельных помещений дома, весь объем тепловой энергии, поступающей в дом, потребляется именно собственниками помещений такого дома. Следовательно, и оплата теплоэнергии, потребленной на отопление, должна производиться собственниками помещений МКД. И тут возникает вопрос — каким образом распределить стоимость всего объема теплоэнергии, потребленной многоквартирным домом, между собственниками помещений этого МКД?

Руководствуясь вполне логичными выводами о том, что потребление теплоэнергии в каждом конкретном помещении зависит от размера такого помещения, Правительство РФ установило порядок распределения объема теплоэнергии, потребляемой всем домом, среди помещений такого дома пропорционально площади этих помещений. Такой порядок предусматривают как Правила 354 (распределение показаний общедомового прибора учета отопления пропорционально долям площадей помещений конкретных собственников в общей площади всех помещений дома в собственности), так и Правила 306 при установлении норматива потребления отопления.

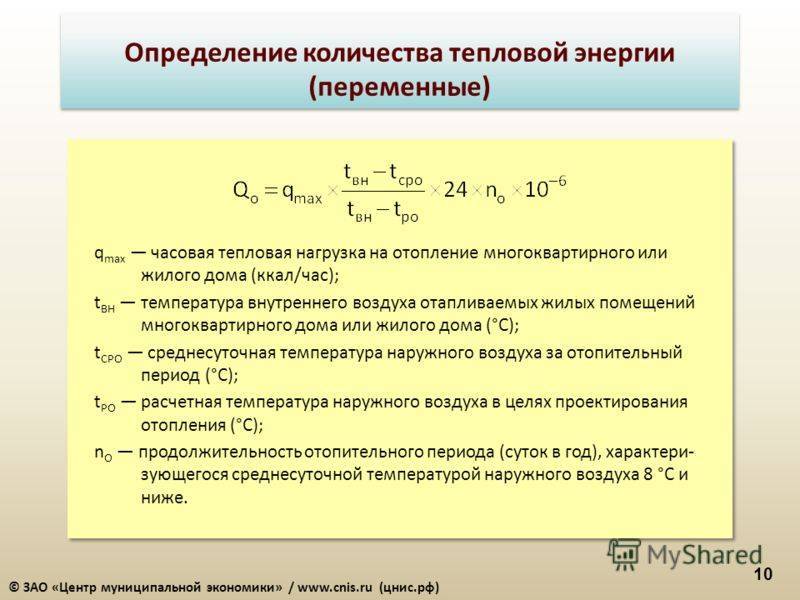

Пункт 18 Приложения 1 к Правилам 306 устанавливает: «18. Норматив потребления коммунальной услуги по отоплению в жилых и нежилых помещениях (Гкал на 1 кв.м общей площади всех жилых и нежилых помещений в многоквартирном доме или жилого дома в месяц) определяется по следующей формуле (формула 18):

,

где: — количество тепловой энергии, потребляемой за один отопительный период многоквартирными домами, не оборудованными коллективными (общедомовыми) приборами учета тепловой энергии, или жилыми домами, не оборудованными индивидуальными приборами учета тепловой энергии (Гкал), определяемое по формуле 19; — общая площадь всех жилых и нежилых помещений в многоквартирных домах или общая площадь жилых домов (кв.м); — период, равный продолжительности отопительного периода (количество календарных месяцев, в том числе неполных, в отопительном периоде)».

Таким образом, именно приведенной формулой обусловлено, что норматив потребления коммунальной услуги по отоплению измеряется именно в Гкал/кв.метр, что, кроме всего прочего, прямо установлено подпунктом «е» пункта 7 Правил 306: «7. При выборе единицы измерения нормативов потребления коммунальных услуг используются следующие показатели: е) в отношении отопления: в жилых помещениях — Гкал на 1 кв. метр общей площади всех помещений в многоквартирном доме или жилого дома».

Исходя из сказанного, норматив потребления коммунальной услуги по отоплению равен количеству теплоэнергии, потребляемой в многоквартирном доме на 1 квадратный метр площади помещений в собственности в месяц отопительного периода (при выборе способа оплаты равномерно в течение года применяетсякоэффициент периодичности внесения потребителями платы).

Учетные приборы для домов и квартир

Специальный прибор позволяет точно подсчитывать тарифы за водоснабжение, электричество, газ и тепло. Пользователям разрешается устанавливать теплосчетчик для фиксации расходов тепловой энергии. Устройство производит измерение в Гкал/ч, кВт/ч и кДж/ч. На сегодняшний день популярны.

Крыльчатые счетчики

Крыльчатый счетчик эффективно работает при температуре ниже 22 градусов

Счетчик имеет вид механизма с перпендикулярным расположением оси вращения. Модель характеризуется низкой чувствительностью, что позволяет точно измерять тепловые затраты. Регуляторы подходят для помещений с хорошей теплоизоляцией, температурными показателями в +26 градусов. Крыльчатый аппарат при функциях корректировки температуры до +22 градусов считает минимум Гкал.

Преимущества:

• недорогая стоимость;
• запитка от батареек;
• простота использования;
• точность замеров.

Минусы:

• риск поломок вследствие гидроудара;
• быстрый износ механизма;
• повышение давления в системе;
• при заклинивании крыльчатки водопоток не пропускается.

Приборы с регистраторами скачков

Электронные приборы стоят дороже, но точнее считают гигакалории

Импульсный аппарат производит удаленное снятие показаний с 2-16 каналов, поэтому подходит для частного или многоквартирного дома. Учет и передача данных производится на ЖК-монитор, через разъемный интерфейс, на ноутбук или компьютер при помощи сетевого кабеля, через GSM-сеть.

Сценарий, по которому нужно измерить показания, задает пользователь. Ультразвуковые приборы могут подключаться к системе водо-, газоснабжения, являются частью АСКУЭ или совмещаются с системой «умный дом».

Преимущества:

• множество вариантов для общедомовых и частных измерений;
• возможность интеграции в несколько учетных систем;
• прочность за счет отсутствия подвижных узлов;
• красивый внешний вид и компактность;
• защита от пыли и влаги – счетчик можно поставить на кухне или на улице;
• прочный корпус;
• функции самодиагностики неполадок;
• обширная коммуникация;
• выполнение со съемным вычислительным блоком или без него;
• период между проверками – 6 лет, между заменами – 10 лет.

Минусы:

• высокая стоимость;
• коммуникационные возможности зависят от специфики выхода;
• затраты на приобретение расходомеров, датчиков давления, модулей ДУ для приборов базовой комплектации.

Расчет стоимости 1 Гкал тепла.

Теперь наступает самый интересный момент в расчете затрат на отопление.

Делим тепло по квартирам и переводим на деньги. Именно в этих расчетах скрываются уловки управляющих компаний при расчете оплата за тепло в квартирах.

Для расчета затрат на отопление нам необходимо знать:

стоимость 1 Гкал тепловой энергии – тепла (есть в договоре на текущий год), подсказать могут также специалисты организации, снимающие у Вас показания.

• общую площадь вашего дома или квартиры
• жилую площадь вашего дома (для примера 6000 квадратных метров)
• жилую площадь вашей квартиры (для примера 60 квадратных метров)
• площадь, находящуюся в общем владении жильцов дома, ТСЖ или управляющей компании (при расположении ее в вашем доме).

Способов расчета затрат на отопление много, но для Вас достаточно одного дающего данные с точностью до 5-7%.

Тепло из строчки ИТОГО (94,25 Гкал) умножаем на стоимость 1 Гкал.

К примеру, возьмем стоимость 1 Гкал 1500 рублей с НДС. Стоимость тепловой энергии – тепла, у разных теплоснабжающих компаний разная, от чего это зависит, читайте здесь (полная статья в разработке).

Это сумма, которую ТСЖ или управляющая компания должна оплатить за тепло поставщику тепловой энергии.

Полученную сумму разделим на общую площадь Вашего дома и умножим на площадь квартиры и коэффициент 1,12. Коэффициент 1,12 это усредненный коэффициент, учитывающий площадь общественных мест – коридоры, лестницы и т.д.

Получаем 141375 / 6000 х 60 х 1,12 = 1583,4 рубля. Это оплата за квартиру.

Соответственно 1583,4 / 60 = 26,39 рубля стоимость отопления 1 квадратного метра общей площади вашей квартиры. Теперь загляните в Вашу квитанцию и если сумма к оплате за тепло в пределах 1500 – 1650 рублей вас не обманули.

И последнее

Сравнивая стоимость оплаты тепла по счетчику за 1 квадратный метр с соседями из других домов обратите внимание, за какую площадь им начислили оплату — жилую или общую

Эти суммы могут очень сильно отличаться, не разобравшись, Вы можете изрядно подпортить нервы себе и другим.

К примеру, если бы Вы пересчитали сумму оплаты тепла по счетчику на жилую площадь, получили бы в домах старой постройки 1583,4 / 38 = 41,65 рубля, а в современных вообще 1583,4 / 30 = 52,76 р.

Я представляю Ваш шок от такой разницы. Поэтому будьте внимательны при разговорах «на лавочке».

Напомню также, что мы произвели расчет для дома, в котором нет централизованной горячей воды. О том, как посчитать оплату за тепло в доме с горячей водой читайте в следующей статье.

Что же такое Гкал? Гкал – гигакалория, то есть измерительная единица, в которой исчисляется тепловая энергия. Произвести расчет Гкал можно самостоятельно, но предварительно изучив некоторую информацию о тепловой энергии. Рассмотрим в статье общие сведения о расчетах, а также формулу для расчета Гкал.

Как рассчитываются Гкал на горячую воду и отопление

Отопление рассчитывается по формулам, аналогичным формулам нахождения величины Гкал/ч.

Примерная формула подсчёта оплаты за тёплую воду в жилых помещениях:

P i гв = Vi гв * T х гв + (V v кр * Vi гв / ∑ Vi гв * T v кр)

Используемые величины:

• P i гв – искомая величина;
• V i гв – объём потребления горячей воды за определённый временной промежуток;
• T х гв – установленная тарифная плата за горячее водоснабжение;
• V v гв – объём затраченной энергии компанией, которая занимается её подогревом и поставкой в жилое/нежилое помещение;
• ∑ V i гв – сумма потребления тёплой воды во всех помещениях дома, в котором производится расчет;
• T v гв – тарифная плата за тепловую энергию.

В данной формуле не учитывается показатель атмосферного давления, поскольку он не существенно влияет на конечную искомую величину.

Формула приблизительная и не подходит для самостоятельного расчёта без предварительной консультации. Перед её использованием необходимо обратиться к местным коммунальным службам для уточнения и корректировки – возможно, они пользуются другими параметрами и формулами для расчёта.

Расчёт размера платы за отопление является очень важным, так как зачастую внушительные суммы не оправданы

Результат расчётов зависит не только от относительных температурных величин – на него напрямую влияют установленные правительством тарифы на потребление горячего водоснабжения и отопления помещений.

Вычислительный процесс значительно упрощается, если установить отопительный счётчик на квартиру, подъезд или жилой дом.

Стоит учитывать, что даже самые точные счётчики могут допускать погрешность при вычислениях. Также её можно определить по формуле:

E = 100 *((V1 – V2)/(V1 + V2))

В представленной формуле используются следующие показатели:

• E – погрешность;
• V1 – объём потребляемого горячего водоснабжения при поступлении;
• V2 – потребляемая горячая вода на выходе;
• 100 – вспомогательный коэффициент, преобразующий результат в проценты.

В соответствии с требованиями, средняя величина погрешности расчётного прибора составляет около 1 %, а максимально допустимая – 2 %.

Расчет мощности котла отопления по площади

Для приблизительной оценки требуемой производительности теплового агрегата достаточно площади помещений. В самом простом варианте для средней полосы России считают, что 1кВт мощности может обогреть 10м 2 площади. Если у вас дом площадью 160м2, мощность котла для его обогрева — 16кВт.

Эти расчеты приблизительны, ведь не учитывается ни высота потолков, ни климат. Для этого существуют выведенные опытным путем коэффициенты, при помощи которых вносятся соответствующие корректировки.

Указанная норма — 1кВт на 10м 2 подходит для потолков 2,5-2,7м. Если у вас потолки в помещении выше, нужно вычислять коэффициенты и пересчитывать. Для этого высоту ваших помещений делим на стандартную 2,7м и получаем поправочный коэффициент.

Расчет мощности котла отопления по площади — самый простой способ

Например, высота потолков 3,2м. Считаем коэффициент: 3,2м/2,7м=1,18 округляем, получаем 1,2. Выходит, что для обогрева помещения 160м 2 с высотой потолков 3,2м требуется отопительный котел мощностью 16кВт*1,2=19,2кВт. Округляют обычно в большую сторону, так что 20кВт.

Чтобы учесть климатические особенности есть уже готовые коэффициенты. Для России они такие:

• 1,5-2,0 для северных регионов;
• 1,2-1,5 для подмосковных регионов;
• 1,0-1,2 для средней полосы;
• 0,7-0,9 для южных регионов.

Если дом находится в средней полосе, чуть южнее Москвы, применяют коэффициент 1,2 (20кВт*1,2=24кВт), если на юге России в Краснодарском крае, например, коэффициент 0,8, то есть мощность требуется меньше (20кВт*0,8=16кВт).

Расчет отопления и подбор котла — важный этап. Неправильно найдете мощность и можете получить такой результат…

Это основные факторы, которые учитывать необходимо. Но найденные значения справедливы, если котел будет работать только на отопление. Если требуется еще и греть воду, нужно добавить 20-25% от рассчитанной цифры. Потом требуется добавить «запас» на пиковые зимние температуры. Это еще 10%. Итого получаем:

• Для отопления дома и ГВС в средней полосе 24кВт+20%=28,8кВт. Потом запас на холода — 28,8кВт+10%=31,68кВт. Округляем и получаем 32кВт. Если сравнивать с первоначальной цифрой в 16кВт, разница получается в два раза.
• Дом в Краснодарском крае. Добавляем мощность для нагрева горячей воды: 16кВт+20%=19,2кВт. Теперь «запас» на холода 19,2+10%=21,12кВт. Округляем: 22кВт. Разница не столь разительная, но тоже достаточно приличная.

Из примеров видно, что учитывать хотя-бы эти значения нужно обязательно. Но очевидно, что в расчете мощности котла для дома и квартиры, разница быть должна. Можно пойти тем же путем и использовать коэффициенты для каждого фактора. Но есть более простой способ, который позволяет внести коррекции за один раз.

При расчете котла отопления для дома применяется коэффициент 1,5. Он учитывает наличие теплопотерь через кровлю, пол, фундамент. Справедлив при средней (нормальной) степени утепления стен — кладка в два кирпича или аналогичные по характеристикам стройматериалы.

Для квартир применяются другие коэффициенты. Если сверху находится отапливаемое помещение (другая квартира) коэффициент 0,7, если отапливаемый чердак — 0,9, если неотапливаемый чердак — 1,0. Нужно найденную по описанной выше методике мощность котла умножить на один из этих коэффициентов и получите достаточно достоверное значение.

Чтобы продемонстрировать ход вычислений, произведем расчет мощности газового котла отопления для квартиры 65м 2 с потолками 3м, которая расположена в средней полосе России.

1. Определяем требуемую мощность по площади: 65м 2 /10м 2 =6,5кВт.
2. Вносим поправку на регион: 6,5кВт*1,2=7,8кВт.
3. Котел будет греть воду, потому добавляем 25% (любим погорячее) 7,8кВт*1,25=9,75кВт.
4. Добавляем 10% на холода: 7,95кВт*1,1=10,725кВт.

Теперь результат округляем и получаем: 11Квт.

Указанный алгоритм справедлив для подбора отопительных котлов на любом виде топлива. Расчет мощности электрического котла отопления ничем не будет отличаться от расчета котла твердотопливного, газового или на жидком топливе. Основное — производительность и эффективность котла, а теплопотери от типа котла не изменяются. Весь вопрос в том, как потратить меньше энергоносителей. А это уже область утепления.
