Продухи в фундаменте деревянного дома ‒ Вентиляция подпола
По строительной технологии, проектирование отдушин, а далее, монтаж продухов своими руками, производится во время сооружения основания. Такой подход, позволяет правильно определить, оптимальное количество вентиляционных отверстий, а также, качественно их обустроить.

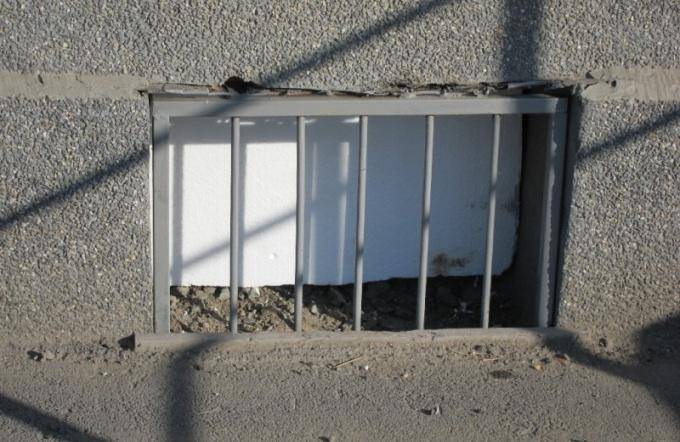

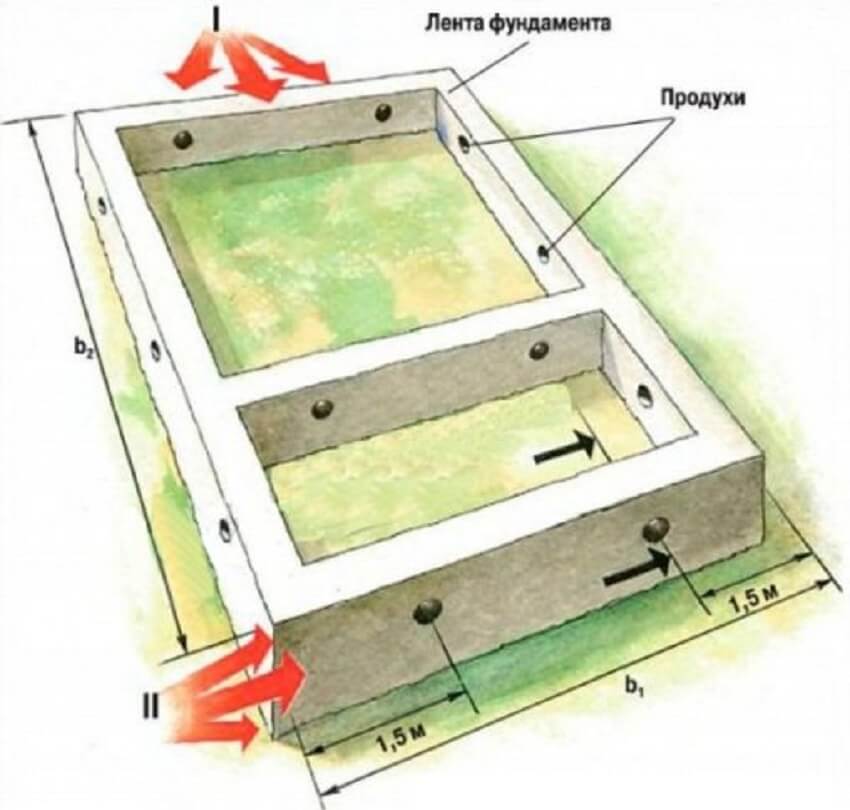

Расположение продухов в фундаменте
Но если, по каким-то причинам, отдушины в подполе небыли, в процессе строительства, предусмотрены, то их не трудно сделать, после. Для обустройства продухов своими руками, рекомендуется использовать алмазное сверло, нужного диаметра и размера. Такое сверло, легко справиться с бетоном и арматурой, сохранив при этом, целостность и прочность, основы здания.
Варианты обустройства вентиляционной системы
Одним из наиболее распространенных, вариантов выхода, из сложившейся ситуации, когда пропущен этап обустройства, должной вентиляционной системы, является, монтаж отдушин над фундаментом, цокольного этажа. В стенах, этой конструкции, можно легко оборудовать, оптимального диаметра и требуемого количества, вентиляционные отверстия.
Второй вариант, дает возможность сделать вентиляцию своими руками, проделав отверстия в поле, верхней комнаты. Для обустройства, в перекрытие цокольного этажа, проделывают несколько, достаточно объемных проемов, которые накрывают сверху, решеткой. Желательно, такие вентиляционные проемы, скрыть под мебель. Так можно предотвратить, перманентные перепады давления.
Продухи в фундаменте деревянного дома ‒ Монтаж отдушин своими руками
Качественное устройство отдушин в фундаменте деревянного дома, имеет свое, особое предназначение. Как известно, дерево очень предрасположено к гниению. Поэтому, организация и монтаж отдушин своими руками, требует скурпулезного, особого подхода. Обычно, отдушины в доме из дерева, рекомендуется обустраивать, между первым и вторым венцом, закладных балок. Помимо, допускаются также, вентиляционные проемы, промеж цоколя и первого бревна.

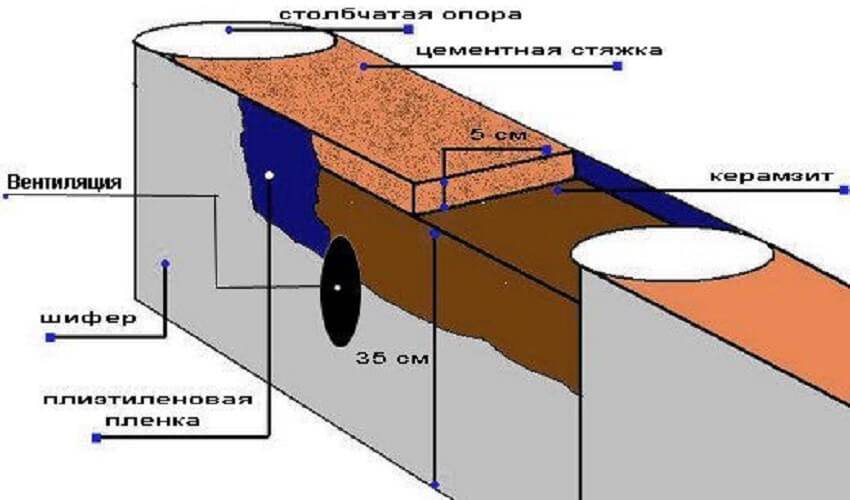

Схема обустройства фундамента вентиляцией
- Правильное обустройство вентиляционных отверстий, следует начинать, отступив минимум метр, от угла дома. Так можно полностью предотвратить, образование воздушных карманов.
- В начале монтажных работ, следует провести разметку ‒ определить места и размер проемов.
- Процесс монтажа. Установка воздухоотводных труб, из асбестоцемента, как правило происходит, во время армирования фундамента. В арматурную сетку, последовательно, по периметру здания, вставляются трубы, оптимальный диаметр которых, 100-150 мм. С помощью вязальной проволоки, надежно фиксируют, трубы к арматуре.
- Перед заливкой бетоном, воздухопроводные трубы, рекомендуется закрыть выходные отверстия. Так можно полностью избежать, проникновение в них, цементного раствора.
- После, когда бетон схватился и набрал минимальную прочность, опалубку можно убрать, отверстия труб, освободить от содержимого.
- Продухи в фундаменте, желательно сразу закрыть, металлической сеткой. Таким, не сложным способом, можно преградить грызунам, свободно проникать в подпол, капитального строения.

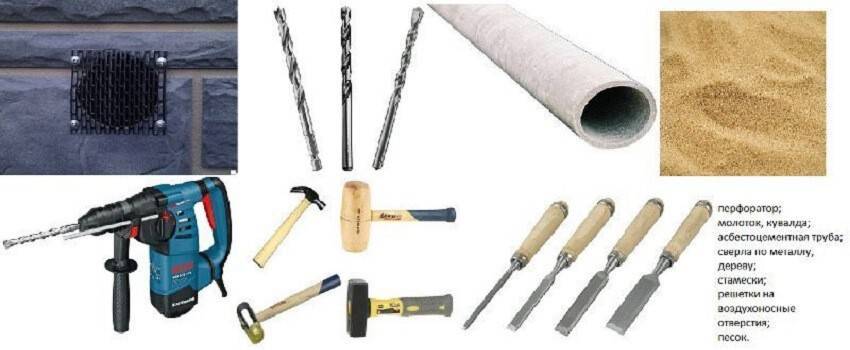

Инструменты для оборудования отдушин
Для того, чтобы сделать отдушины, в фундаменте деревянного дома, самостоятельно, потребуются следующие, инструменты и материалы:
- Перфоратор, средних габаритов;
- тяжелый молоток или кувалда;
- сверла, по металлу и дереву;
- стамески, разной величины;
- асбестоцементные трубы;
- песок;
- для вентиляционных проемов ‒ решетки.
Технология сооружения отдушин
Вопрос, как сделать продухи в фундаменте, рационально решать на стадии его возведения. Спешка, несоблюдение рекомендаций могут привести к нарушению целостности основания и всей конструкции. Способы обустройства системы вентиляции предопределяют особенности возведения цоколя.
Правила выполнения отверстий
Устройство продухов в фундаменте обязательно указывается в проекте. Эксперты строительства рекомендуют соблюдать ряд требований:
- прорезать продушины на высоте 0,3 м от грунта. Уменьшение расстояния приведет к затеканию в них весенних вод;
- выбирать диаметр отверстия, отталкиваясь от общей площади дома, но учитывая, что при увеличении квадратуры постройки размеры отдушин увеличиваются. Оптимальный диаметр – 5-10 см;
- сохранять параллельность и противоположность и параллельность изделий;
- соблюдать шаг – от 250 до 300 см.
При наличии перемычек на основном периметре отдушины располагают на них. Технология строительства вентиляционных проемов определяется разновидностью цокольной основы.
Фундамент из кирпича
Проще всего организовать естественную вентиляцию в фундаменте дома из бетонных блоков или кирпичной кладки. Предварительные расчеты должны быть точными, чтобы не пострадала несущая способность стенки.
Технологически работы выполняются по следующему алгоритму:
- Отсчитывая от отмостки или уровня почвы, укладывают 2-3 ряда кирпичей.
- На высоте не менее 0,3 м от земли оставляют пространство для вентиляции.
- В отверстие монтируется труба из стали круглой либо квадратной формы, сверху наносится кладка.
- Верхний ряд формируют таким образом, чтобы он накрывал трубу.
Дальнейшие работы сохраняют последовательность первых 3-х рядов. Завершением строительства будет установка запоров и решеток.
Чем закрыть продухи в фундаменте на зиму: инструкция и советы
Эксплуатация частного дома требует тщательного внимания. Например, очень важна вентиляция стен и подпола, ведь если её не будет, то полы могут сгнить буквально за несколько лет. Но что делать в холодное время — чем закрыть продухи в фундаменте на зиму, и можно ли это делать вообще
Эти вопросы важно раскрыть любому владельцу частного дома
Зачем нужны продухи в фундаменте
Для начала необходимо понять, что такое продухи и для чего они нужны. Продух — это небольшое отверстие в фундаменте, выходящее на улицу и позволяющее воздуху циркулировать в подполе или цокольном этаже. Они могут быть выполнены в виде трубы, выходящей из подпола вверх на крышу. Суть трубы та же – организация циркуляции воздуха.
Вентиляция стен и подпола очень важна для частного дома
Проветривание подвала и подпола необходимо по нескольким причинам:
- Во-первых, как бы хорошо не была сделана гидроизоляция бетонного фундамента, он всё равно набирает в себя влагу. Такова физическая особенность бетона. А от воды он начинает стремительно разрушаться, в результате дом может перекосить на один бок отчего он может просто рухнуть. Таким образом, постоянное проветривание — необходимость для подвального помещения.
- Во-вторых, проветривание помогает удалить из подвала вредные испарения из почвы. Например, считается крайне опасным для здоровья дышать парами радона. Также нужно помнить что в спертом воздухе быстро развивается плесень и другие виды грибков, разрушающих бетон.
- В-третьих, проветривание позволяет поддерживать в подполе рекомендуемую температуру – больше 0 градусов. Это необходимо для сохранности бетона и деревянных элементов пола.
Нужно ли затыкать их на зиму
В некоторых регионах России зимы настолько суровые, что через открытую отдушину может вымерзать весь цокольный этаж, забирая при этом тепло из дома через пол. Поэтому ответ на вопрос – затыкать ли продухи на зиму однозначно утвердительный.
Но делать это нужно с учётом разности температур, между улицей и подвалом. Ведь если она будет слишком большой, то на стенах цоколя и на внутренней стороне пола начнет собираться конденсат, что опять же приведёт к гниению деревянных элементов.
«Затычки» должны быть регулируемыми, чтобы можно было уменьшать или увеличивать поток свежего воздуха с улицы.
При снижении температуры воздуха закрывают заглушку на продухе
Когда нужно утеплять?
Утеплять подвал, закрывая заглушку на продухе, нужно при снижении температуры воздуха на улице до -15°C. Иначе на стенах обязательно появится конденсат и затем просто корка льда. Но если дом посещается хозяевами только на выходные или вообще весной, то даже при низких температурах до -15, -25°C, продухи нужно оставлять приоткрытыми.
Чем можно закрыть отдушины в фундаменте
Чем закрыть отдушины в фундаменте на зиму каждый хозяин определяет самостоятельно. Сделать это можно любым теплоизолирующим материалом. Например, пенопластом или поролоном. Из них, кстати, очень удобно вырезать пробки для отдушин. Можно просто заткнуть продух старыми тряпками.
Некоторые хозяева заливают отверстия в фундаменте строительной пеной. Но нужно помнить, что весной эти отверстия необходимо будет открыть, а выковыривать из них пену долго и тяжело.
Можно купить в строительном магазине специальные заглушки для продуха необходимого диаметра. У них есть регулируемые клапаны и, установив их один раз, к данному вопросу можно будет не возвращаться.
Как правильно закрывать продухи
В целом, особых правил закрытия отверстий для воздуха нет. Главное это сделать так, чтобы в него не попала вода. Если снег или тем более дождь может затечь в продух, то это грозит потопом. Поэтому нужно прокопать дренажную канавку отводящую воду от стены, где сделана вентиляция. Над отверстием желательно сделать щит, закрывающий его от дождя.
В каких случаях продухи не нужны
Существует способ строительства, при котором подпольные пространства не нуждаются в устройстве продухов. В таком случае, во-первых, необходима грамотная гидроизоляция бетонных блоков самого фундамента.
Делается это с помощью современных гидроизолирующих материалов. Во-вторых, потребуется устройство песчаной подушки под полом у основания дома для отвода лишней воды.
Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.
Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
Виды
Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.
Естественная приточная вентиляция
Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.
Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.
При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.
Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.
Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.
Естественная вытяжная вентиляция
Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.
- Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
- Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.
Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.
Принудительная
Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:
- Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
- Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
- Архитектура дома не предусматривает высоких вентиляционных труб;
- В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.
Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.
Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.
Приточно вытяжная вентиляция с рекуперацией тепла
Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.
Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.
В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.
Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.
Зачем раньше закрывали продухи в фундаменте
Вы будете удивлены, но в стародавние времена перекрытия первого этажа в большинстве случаев были неутеплёнными. Лаги, черновой пол и чистый пол из доски – вот и вся конструкция. Поэтому закрытие продух на зиму было жизненно необходимым: в подпольном пространстве сохранялся тёплый воздух и полы дома не промерзали.
В редких случаях перекрытия первого этажа утеплялись опилками или соломой. Эти утеплители были не особо эффективны и продухи на зиму всё равно закрывали. Зимой из-за отсутствия вентиляции в подпольном пространстве опилки (солома) насыщались сконденсировавшейся влагой и весной продухи для просушки этих утеплителей открывали. Бороться с плесенью, грибком и мхом, которые образовались во влажном подполье за зиму таким способом было сложно, но частично открытые в тёплое время года продухи решали и эти проблемы. Частично.
Вот такой бесконечный, вынужденный процесс открытия-закрытия, связанный с несовершенством «древних» технологий.
На дворе 21-й век, теперь ассортимент высокоэффективных утеплителей огромен, утеплители легкодоступны, а значит выполнить качественное утепление перекрытия первого этажа несложно. Так что, процесс закрытия продух в фундаменте на зиму перешёл в разряд тех самых мифов, легенд и народных приданий.
Закрывать ли продухи в фундаменте на зиму?
Вентиляция подпольного устройства обязана производиться круглый год, особенно это касается регионов, где происходят выбросы газа радона. Поэтому закрывать продухи на зиму не рекомендуется. Это требование описано в СНиП 11-3-79 «Строительная теплотехника». Открыв такой документ на нужной странице, можно увидеть таблицу №2, в которой указывается, что температура воздуха в подвале и температура нижней части пола должны иметь практически одинаковое значение. Допускается разница лишь в 2°С, что может быть достигнуто только в результате правильной вентиляции.
Если проблема в сохранении тепла в помещении, то лучше пол утеплить изнутри, но вентиляционные отверстия закрывать нельзя.
Защита продухов от грызунов
Незащищенные продухи могут стать легким путем для проникновения грызунов в дом. Мыши, крысы и даже змеи могут использовать в качестве своего убежища сначала подпол, а потом и дом. Эта проблема актуальна и в городе, и в сельской местности, и обостряется осенью, во время похолоданий. Чтобы избежать визитов незваных гостей и обезопасить жилище, продухи необходимо закрыть сеткой или решеткой.
Вентиляционная решетка ERA Street Line 15РКМ
Самый простой и эффективный способ – приобрести строительную решетку. Ее секции не должны быть больше 5-7 миллиметров, иначе преградой для мышей они не станут. Изготовить сетку можно самостоятельно из прочной проволоки.
Решетку нарезают на куски, которые по размеру соответствуют отдушинам, и добавляют еще 1-1,5 сантиметров. После этого из жести изготавливаются рамки – для этого можно использовать даже консервы. Материал нарезают на полоски, сгибают их двое и вставляют куски решетки внутрь. Элементы соединяются между собой путем постукивания молотком. Когда рамка готова, сетка устанавливается на продухи и закрепляется с помощью шурупов.
Размер продухов и их количество
Многие задаются вопросом «Каким должен быть размер отдушин и какое их количество необходимо?». Это разумно. Если сделать большие отверстия, то в подвале или подполе будет холодно, а если маленькие, то эффект от них будет минимален.
Поэтому необходимо найти золотую середину, чтобы в подпольном пространства было тепло и сухо.
Согласно строительным нормам, общая площадь всех продухов должна составлять не менее 1/400 площади пола. Таким образом, фундамент размером 5х8 м по внутренней стороне должен иметь вентиляционные отверстия общей площадью 0,1 м2.
Вентиляционных отверстия могут быть любой формы. Как правило, их делают круглыми или прямоугольными.
Для наглядности подсчитаем количество отдушин для дома 5х8 м, который мы рассматривали выше. Мы знаем, что общая площадь продухов для таких размеров должна составлять 0,1 м2.
Делать отверстия мы будем по короткой стороне т.е. 5 м. Максимальное расстояние от углов составляет 1 м. На каждые 2-3 м один продух.
Получаем, что отступив от углов 1 м должны располагаться по одному вентиляционному отверстию, итого два. Остается еще 3 м. На этом отрезке размещаем еще один продух.
Таким образом мы получили по три продуха на каждой стороне, соответственно на двух сторонах их всего шесть.
Если поделить 0,1 м2 на 6, то получим необходимую площадь одного вентиляционного отверстия.
S = 0,017 м2 .
Для тех, кто решил сделать продухи круглой формы, напомним, как вычисляется площадь круга:
S = πd2/4, где π — постоянная величина, равная 3,14, а d – диаметр круга.
Для примера вычислим диаметр продуха, если его площадь равна 0,017 м2.
Из формулы находим диаметр:
d = √4S/π = √4*0,017 м2/3,14 = 0,147 м. Если перевести все в сантиметры, то получим 14,7 см.
Думаем с определением площади вопросов возникнуть не должно.
Как сделать продухи в фундаменте?
Отверстия для продухов планируются на стадии строительства ленточного фундамента. Для этого, на этапе вязки арматуры и устройства опалубки закладываются асбестовые или пластиковые трубы.
Во время заливки бетона трубы обязательно должны быть закрыты с обеих сторон для того чтобы бетон случайно не попал внутрь.
Если вы забыли сделать вентиляцию на данном этапе, то придется попотеть и пробурить их после завершения строительства.
Стоит ли закрывать вентиляционные отверстия на зиму?
Однозначно нет. Подпольное пространство должно проветриваться круглогодично. Более того, зимой разница температур в подполье и в помещение больше, соответственно и конденсата будет образовываться больше.
Закрывать ли продухи в фундаменте на зиму?
Вентиляция подпольного устройства обязана производиться круглый год, особенно это касается регионов, где происходят выбросы газа радона. Поэтому закрывать продухи на зиму не рекомендуется. Это требование описано в СНиП 11-3-79 «Строительная теплотехника». Открыв такой документ на нужной странице, можно увидеть таблицу №2, в которой указывается, что температура воздуха в подвале и температура нижней части пола должны иметь практически одинаковое значение. Допускается разница лишь в 2°С, что может быть достигнуто только в результате правильной вентиляции.
Если проблема в сохранении тепла в помещении, то лучше пол утеплить изнутри, но вентиляционные отверстия закрывать нельзя.
Как устанавливать воздуховод?
Наиболее часто для организации приточно-вытяжной вентсистемы используются 2 воздуховода. Чтобы циркуляция воздушных масс была более равномерной, берут трубы одинакового диаметра. Для ускорения вывода воздуха можно поставить вытяжную трубу незначительно большего сечения.
Монтируют воздуховоды на как можно большем расстоянии друг от друга на противоположных стенах. По пути следования труб необходимо максимально уменьшить количество изгибов.
Вытяжная труба монтируется в одном из углов и ее нижний конец должен находиться около самого потолка, чтобы выводился через нее весь теплый воздух, идущий наверх. Воздуховод можно объединить с кухонной вытяжной вентсистемой и вывести на крышу на полтора метра над коньком.
Уличный воздуховод должен быть утеплен, об этом мы писали выше. Самый эстетичный вариант – надеть на трубу еще одну трубу, но большего размера и уложить в образовавшееся пространство любой утеплитель. На оголовок трубы лучше установить специальный вентиляционный дефлектор, который способствует увеличению тяги.
Воздуховод приточного значения монтируется в противоположном углу подпола, а его открытый торец должен находиться как можно ближе к грунту. Приточное отверстие должно быть ниже вытяжного. Точно также трубу можно пустить через дом.
Если через крышу выводится приточный воздуховод, его заборное отверстие должно находиться ниже вытяжной трубы. Внешний край притяжной трубы поднимают на крышей до 20-25см.
Также приточную трубу можно вывести около стены дома снаружи. В этом случае отверстие должно быть поднято над землей на 80см в идеале. Внутри в каждый воздуховод ставятся заслонки, регулирующие интенсивность движения воздуха.
С правилами устройства системы вентилирования на чердаке частного дома ознакомит следующая статья, детально освещающая принципы устройства и нюансы сооружения.
Когда окошки в цоколе не нужны?
Почему же в ряде случаев нет необходимости в устройстве вентиляции?
Грунт в подвале покрыт современной паропроницаемой мембраной или рулонным битумным материалом. Одновременно с этим, необходимо сделать значительные нахлесты, которые обеспечат герметичность стыков.
Если подвальное помещение используется как хранилище вещей и оно имеет постоянное прямое сообщение с другими помещениями дома
Важно, чтобы дверь в это помещение закрывалась не всегда. Иными словами, ее рекомендуется держать открытой
Особенно если в хранилище также имеются какие-то продукты.
Когда на цокольном этаже смонтирована принудительная вентиляция, а фундамент имеет качественное утепление, сделанное во всем правилам.
Любой знающий строитель скажет вам о том, что подпольное пространство лучше всего засыпать и сделать бетонную стяжку. Такой вариант будет гарантировать высочайший уровень надежности.
При строительстве фундамента сразу же должна быть предусмотрена его вентиляция. Нельзя пренебрегать устройством продухов – это позволит значительно увеличить сроки эксплуатации всей конструкции, а также практически на 100% предотвратит образование сырости в помещениях дома. На каждое вентиляционное окошко рекомендуется поставить решетку или цокольный дефлектор.
Для чего нужны отдушины в фундаменте
Продухи (народное, неофициальное название отдушин) – это отверстия небольшого диаметра, которые проделывают для вентиляции помещений в некоторых конструктивных элементах домов (фундаментах, крышах).
Роль продушин существенно возрастает для деревянных строений, а поскольку в частном домостроении деревянные дома (бревенчатые, панельные, из бруса) пользуются большой популярностью, вопрос правильного размещения отдушин требует самого внимательного изучения.
Обязательное присутствие отдушин требуется и для домов, в которых имеется подвальное помещение или цокольный этаж. Как правило, в таких строениях используется заглубленный фундамент ленточного типа, либо распространённые комбинации – ленточно-столбчатая конструкция, реже – ленточно-свайное основание.
Функции отдушин для таких помещений следующие:
достижение в подпольном помещении приемлемого уровня влажности воздуха посредством его естественного проветривания – это необходимо в силу того, что избежать попадания в нижнюю часть дома водяных паров, выделяемых из грунта, очень сложно
Постоянное воздействие влаги на строительные конструкции сказывается на их долговечности, так что держать их сухими – задача первостепенной важности;
нижняя вентиляция выполняет и вспомогательную роль, удаляя из помещения вредные газы, поступающие сюда из почвы. В частности, речь идёт о радоне, который присутствует в грунте в мизерных количествах, но без отдушин он будет накапливаться, создавая кумулятивный эффект
Так что если вы заботитесь о здоровье своей семьи, пренебрегать естественной вентиляцией подвальных помещений крайне не рекомендуется;
наличие продух является необходимым условием для поддержания в подполье оптимальной температуры. Согласно действующим нормативам СНиП, в неотапливаемых помещениях подвального типа температура воздуха должна быть выше наружной не более чем на два градуса. Обеспечить это требование без значительных финансовых вложений можно только с помощью отдушин.
Проделывание продух в фундаменте проще всего выполнить по мере закладки фундамента. Большинство строителей так и поступает. И хотя форма отдушин большой роли не играет, их количество и место расположения важны, поскольку они должны обеспечивать естественную вентиляцию независимо от наличия или отсутствия ветров. Расчёт их числа, размеров и места установки выполняется на этапе проектирования фундамента. Чаще всего такие отверстия имеют круглую форму, но встречаются и варианты с квадратным и даже прямоугольным сечением.
Чем закрыть продухи от грызунов?
Одна из часто встречающихся трудностей, связанных с отдушинами, связана с грызунами. Когда становится холоднее, они начинают искать себе защищенные от ветра и осадков жилища, и лучше места, чем подпол, не придумать. Можно в безопасности переждать зиму, погреться, а может и съесть что-то, что оставлено хозяевами дома на хранение.
Чтобы не нарваться на таких гостей, стоит закрывать продухи в фундаменте. Не сплошняком, перекрывая вообще какой-либо доступ к воздуху, а сеточкой с мелкими просветами, чтобы даже самая маленькая мышь не проскочила. Обычно берутся металлические или пластиковые сеточки, чтобы их нельзя было прогрызть. Они есть в продаже.
Если у вас все же появятся подозрения, что грызуны пробрались, можно поставить современные мышеловки, ловящие мышей в коробочку. Потом их можно отпускать на волю.
Закрывать продухи в фундаменте от грызунов нужно сетками или решетками, чтобы не перекрывали воздухообмен
Особенности обустройства
Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:
- Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
- Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
- Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.
Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.
Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.
Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.
