Распространённые ошибки при подключении автомата к сети
К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.
Зажим провода вместе с изоляцией
Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.
А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.
Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.
Подключение к автомату нескольких проводов разного сечений
Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.
Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.
Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.
Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.
Неправильное формирование концов жил
Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.
Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.
Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.
Ввод кабеля в дом со столба. Подключение СИП провода к дому
Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.
Такой способ сопровождался массой недостатков:
- схлесты проводов при ветре
- возможный обрыв провода
- окисление в местах соединений
- проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
- большая занимаемая площадь на фасаде
- возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице
Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!
Материал
- СИП 4*16 или СИП 2*16 (в зависимости от ввода 220В или 380В)
- Бандажная лента SOT37 ~ 2,5-3м (для крепления крюка на опоре)
- Скрепа SOT36 – 2шт (фиксация ленты)
- Бандажный крюк SOT39 или SOT29 – 1шт
- Настенный крюк SOT28 или SOT76 – 1шт и крепежные анкер болты к нему
- Анкерный зажим SO80 или SO158 – 2шт
- Прокалывающие зажимы SLIP12.1 – 8шт (для ввода 380В) и 4шт (для ввода 220В)
Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.
Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.
СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.
Важно сделать одно замечание. Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими
Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов
Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.
зажим для подключения к голым проводам
На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.
Источник — Кабель.РФ
Монтаж ввода внутрь дома
Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.
Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.
Как СИП поддерживает горение можно увидеть в этом ролике:
Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.
На что еще стоит обратить внимание при данном монтаже СИП:
- если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
- перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.
Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.
Подготовка перемычек и схема подключения
Изготовление перемычки безобрывным способом Проводники нужно подготовить к подсоединению в щитке. Для этого нужно зачистить концы от изоляции с помощью ножика или специального инструмента. Жилы следует вставить в контакт и хорошо затянуть при помощи отвертки.
Во время работы нужно следить за следующим:
- Изоляция не должна попасть в прижим.
- Оголенная часть провода не должна торчать из контакта на большой участок. Такое требование предъявляют сетевые организации, которые занимаются пломбировкой счетчиков. Это позволяет предотвратить незаконное подсоединение со стороны.
- Сначала затягивается верхний винт, после – нижний.
Последний шаг – проверка надежности фиксации. Жилы нужно аккуратно потрогать и развести в стороны. Проводник не должен качаться и шататься.
Соединение автоматов
Далее нужно подключить нулевой провод. Он соединяется с помощью перемычки от правого нижнего контакта автоматического двухполюсного выключателя до третьего контакта электросчетчика. Концы также нужно зачистить от изоляции, подключить и затянуть винтами. Провода не должны соприкасаться друг с другом. Обязательно следует сделать зазор между ними.
Теперь нужно подключать отходящие провода со счетчика. Сначала подключается фаза через перемычку к верхнему контакту автомата. Концы зачищаются и присоединяются. Фазу также нужно распределить между остальными источниками по направлениям автоматов.
Должен остаться один контакт с электросчетчика в квартире. Это контакт отходящего нуля, который должен соединиться с нулевой шиной. Обычно она идет в комплекте с пластиковой коробкой. Длина, размеры и конфигурация зависят от производителя.
Какой провод использовать для сборки щита
Из чего состоит электрощит
В электрощит через отверстия в корпусе подключается вводной кабель, далее происходят подключения к электрооборудованию в соответствии со схемой. Например, при сборке щита питающий кабель подключается к вводному автоматическому выключателю, а уже к нему подключаются соответствующее оборудование, которое относится к каждой группе потребителей.
Внутри современного домашнего электрощитка расположено большое число различных коммутационных и защитных приборов и оборудования другого типа, среди которых:
- прибор учета (счетчик электроэнергии).
- автоматические выключатели (вводные или отключающие группы и отдельных потребителей);
- УЗО и дифавтоматы;
- таймеры;
- реле напряжения;
- реле контроля фаз;
- другая автоматика.
Корпус электрощита должен быть заземлен, его металлические дверцы и другие токоведущие части тоже. Для ограничения доступа посторонних лиц и предотвращения поражения электрическим током, он должен запираться на ключ.
Каким должен быть провод
Требования, которые выдвигаются к кабельной продукции любого вида, определяются из условий, в которых они используются и прокладываются. В электрическом щите из-за ограниченного пространства при его сборке возникает необходимость компактной прокладки проводов. Поэтому при сборке провод для электрощита изгибается в соответствии со схемой для соединения функциональных элементов. Из этого выходит условие того, что провод должен нормально выдерживать сгибания, поэтому алюминиевые жилы плохо подходят для этой цели — они ломаются после нескольких сгибаний. Поэтому следует отдавать предпочтения медным жилам.
Провода различают по классу гибкости, который зависит от конструкции жил — монолитные (однопроволочные) и многопроволочные. Монолитные жилы, хотя и сложно гнуть, но можно непосредственно подключать к клеммам и винтовым зажимам. К тому же гибкость после монтажа в электрощите не нужна.
С гибкой многопроволочной жилой удобнее работать при сборке, но есть существенная проблема — ее нельзя использовать для подключения к клеммам и винтовым зажимам, которые используют во всех автоматах и прочем оборудовании. Чтобы подключить гибкий провод к такой клемме нужно либо залудить конец, либо обжать его наконечником типа НШВИ или НШВИ2 и подобными. Если пренебрегать этим, контакт получится ненадёжным и недолговечным.
С учетом всего сказанного выше можно сделать вывод, что для монтажа в электрощите подходят отечественные провода:
- ПВ-1 (ПуВ) – однопроволочная медная жила, одинарная ПВХ изоляция, класс гибкости 1.
- ПВ-3 (ПуГВ) – многопроволочная медная жила, ПВХ изоляция, 2 класс гибкости — 0,5 до 1,5 мм2; класс гибкости 4 – от 2,5 до 4 мм2; класс гибкости 3 – сечения превышающие 4 мм2.
- ПВ-4 – многопроволочная медная жила, ПВХ изоляция, более гибкий, чем предыдущий, в зависимости от сечения ПВ-4 имеет 4 или 5 класс гибкости.
Есть и зарубежные аналоги – H05VK, Н07VK на 0,5 и 0,75 кВ соответственно.
Сечение подбирается в соответствии с токами, которые будут протекать через проводник.
Также стоит помнить, что есть стандартные цвета для проводов по назначению:
- фаза – серый или черный;
- ноль – синий;
- земля – желто-зеленый.
При этом нужно проводить такой монтаж, чтобы не было провисаний провода (особенно это касается многопроволочных жил) и лишних перегибов (это касается монолитных жил). Для этого следует заблаговременно определить необходимую длину провода, после чего отрезать на 2-3 см больше, чтобы обеспечить нормальный ввод конца в клемму автомата.
Соединения в распределительном щите с вводным автоматом группы потребителей делают с помощью перемычек между соседними автоматами, для этого можно использовать и гибкий и жёсткий провод с однопроволочной жилой, но последний удобнее, поскольку не нужно использовать наконечники НШВИ. Лучше вообще избегать перемычек, если это возможно и пользоваться соединительной шиной. Она жесткая, контакт будет хорошим, и монтаж будет наглядным и эстетичным.
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, какой выбрать провод для сборки электрощита в частном доме либо квартире. Надеемся, предоставленная информация была для вас полезной и понятной!
Условия эксплуатации
В квартире и частном доме
Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.
На улице или в гараже
Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов.
Интересно сколько жил нужно для освещения? Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.
На балконе или на крыльце дома
В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.
Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно
В саду
Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:
- Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
- Кабель должен быть обязательно защищен гофрой.
Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.
В бане или санузле
Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.
Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.
Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В. Напоследок рекомендуем просмотреть полезное видео по теме:
Напоследок рекомендуем просмотреть полезное видео по теме:
Теперь вы знаете, какого сечения и марки должен быть кабель для освещения в квартире, частном доме или даже на улице. Надеемся, предоставленная информация была для вас полезной и понятной!
Материалы по теме:
- Как выбрать кабель для розеток
- Как сделать уличное освещение своими руками
- Светодиодное освещение в квартире
Какие провода не подходят?
Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.
Провод ПВС
Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.
Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:
- соединительные концы необходимо залужать и паять;
- имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
- не предполагает их наличия в 1 устройстве.
Провода и шнуры ШВВП, ПВВП
Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.
Провод ПУНП
Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Какой кабель лучше одножильный или многожильный?
В чём отличие кабеля от провода и что выбрать
Провод ПВС и его технические характеристики
Технические характеристики и область применения силового кабеля ВВГ
Что такое силовой электрический кабель и из чего он состоит?
Из чего делают электрические кабели
Главным проводником электрического тока являются алюминиевые или медные жилы. Чем больше их диаметр, тем выше возможности кабеля.
Алюминиевые провода дешевле, но они скорее приходят в негодность и имеют более низкий коэффициент электропроводности.
Медный кабель долговечен, не переламывается на изгибах и способен пропускать больший ток, чем алюминиевый при одном и том же диаметре.
Всю проводку в доме рекомендуется делать однотипной. Это связано с тем, что для соединения изделий из разных материалов потребуется специальный переходник, чтобы не создавать гальванической пары. В этом случае происходит окисление и разрушение проводов, что может привести к короткому замыканию.
Основные жилы одеты в оплетки из резины, полиэтилена или ПВХ. Часто несколько таких изолированных проводников объединяются в пучок, который, в свою очередь, покрыт защитной оболочкой.
Провода
Далее, после того как все оборудование установлено, переходим непосредственно к подключению, а значит пришло время поговорить о проводах, применяемых при монтаже.
Обычно для этих целей используется медный многожильный провод типа ПуГВ (ПВ3) с одинарной ПВХ изоляцией, либо его зарубежные аналоги, например H07V-K.
Иногда, в частности для подключения электросчетчиков с трансформаторами тока , применяется моножильный ПуВ (ПВ1).
Имейте в виду, что заявленное сечение провода может не соответствовать фактическому, поэтому обращайте внимание на производителя. Старайтесь использовать продукцию только проверенных брендов
Из российских производителей кабельной продукции это «Дмитров-Кабель», «Электрокабель Кольчугинский завод», «Севкабель». Из иностранных брендов, в первую очередь, отмечу Lappkabel, Helukabel, Belden, Nexans.
Отдельно стоит сказать о промышленных интерфейсах. Для подключения по RS-485/RS-232 применяются кабели, специально предназначенные для этих целей.
Например КИПвЭВнг(А) -LS, представляющий из себя экранированную витую пару с многопроволочными медными жилами, причем этих пар может быть от 1 до 10. Или Belden 9841, который также представляет собой витую пару, имеющую общий экран из фольги и медной оплётки с наружней оболочкой из поливинилхлорида. Данные кабели имеют волновое сопротивление 120 Ом, что соответствует рекомендациям стандарта RS-485 (TIA/EIA-485-A).
В некоторых случаях, можно применить обычную компьютерную витую пару UTP или FTP.
Цветовая маркировка проводов
На данный момент не существует каких-то жестких требований к цветовой маркировке проводников, за исключением некоторых отдельных моментов, явно указанных в ГОСТ Р 50462-2009.
Так нейтральные проводники обязательно должны иметь синий (голубой) цвет.
Нулевые защитные проводники (РЕ) и проводники защитного заземления должны иметь желто-зеленый цвет. Не допускается применение по отдельности желтого и зеленого цветов.
Что касается остальных проводников, то опять же согласно ГОСТ Р 50462-2009 допускается использование черного, коричневого, красного, оранжевого, фиолетового, серого, белого, розового, бирюзового цветов.
Поэтому у различных производителей выработались свои внутренние стандарты цветовой маркировки. Я стараюсь для силовых цепей использовать белый цвет, для сигнальных — черный, в цепях постоянного тока для положительного полюса — красный, для отрицательного — синий. Хотя в ГОСТ Р 50462-2009 для цифровой маркировки цепей постоянного тока рекомендуется для положительного полюсного проводника коричневый цвет. Для отрицательного полюсного проводника предпочтительным цветом является серый.
Буквенно-цифровая маркировка проводов
Помимо цветовой, в щитах обязательна должна использоваться буквенно-цифровая маркировка. Нумерация проводников указывается на принципиальной схеме, согласно которой ведется монтаж, хотя иногда проектировщики пренебрегают этим.
Для маркировки проводов и кабелей используются ПВХ-трубки или бирки, маркировка на которые наносится при помощи специального термопринтера, либо в случае его отсутствия просто от руки обычным маркером. Чаще применяются готовые наборы кабельных маркеров из полиамида или поливинилхлорида.
Для фазных проводников, при переменном трехфазном токе, вместо кабельных маркеров может использоваться цветная термоусадка. Для фазы А должна быть желтого цвета, фазы В — зеленого, фазы С — красного. Хотя такое цветовое обозначение вступает в противоречие с новым ГОСТом, согласно которому фазные проводники должны маркироваться серым, коричневым и черным цветами. Но термоусадку данных цветов найти очень затруднительно и все по прежнему применяют старые обозначения.
На этом заканчиваю данную статью и уже в третьей, заключительной части, рассмотрим все оставшиеся вопросы.
Что лучше: жесткий или гибкий провод в монтаже распределительного щитка?
Главным отличием жестокого провода, применяемого для электрощита от гибкого является возможность гибкого провода изгибаться в нужном направлении до 12 раз (снижается со временем), а также лёгкость, с которой он гнётся.
Как правило, для подключения автоматики в распределительном щите, профессиональные электромонтажники используют гибкий провод ПуГВ. Так как с ним удобнее работать. При работах, самостоятельно выполняемых жильцами или неквалифицированными шабашниками, весьма часто применяют жёсткий провод.
И в первом, и во втором случае можно добиться требуемого качества сборки. Однако, более эстетично смотрится монтажная схема, собранная с использованием гибкого провода.
Переход с алюминия на медь
Гораздо проще и надежнее сразу сделать переход на кабель с медными жилами. Марка кабеля – всеми любимый ВВГнг-LS.
Не горючий и с пониженным дымовыделением. Переход выполняется такими же прокалывающими зажимами, как и на опоре.
Ошибка №15 Ходят байки, что зубчики зажимов в легкую перекусывают монолитную жилу кабеля.
Поэтому здесь нужно применять только проколы “СИП – голая ВЛ” (рассматривались ранее) или другие соединения, в простонародии называемые “орех”.
Это не так. Вот наглядный пример последствий такого прокола на жиле сечением всего 4мм2.
Самое главное не превышать усилия затяжки. Самосрывающаяся головка болта вам в помощь.
Контакты в герметичных зажимах никогда не окисляются и в опломбированный распредшкаф, в который будет заведен медный провод, не придется заглядывать каждые два года.
Однако некоторые энергоснабжающие организации категорически запрещают делать разрыв ввода в шкаф учета на проколах. Якобы к ним можно подключиться помимо счетчика и воровать эл.энергию.
В этом случае можно заморочиться и сделать соединение кабеля и СИП через переходные медно-алюминиевые гильзы ГАМ под опрессовку.
Само соединение после этого обжимается герметичной термоусадкой с клеем и прячется в гофре. Получается ввод, к которому вообще нет доступа для несанкционированного подключения.
Вот подробное видео о таком способе монтажа.
https://youtube.com/watch?v=Qx9HEOeBxW4%3F
Только применяйте негорючую гофру, иначе вся работа насмарку. Самая лучшая – полиамидная.
Ошибка №16 Никогда не заводите СИП непосредственно в жилой дом.
Ни через чердачное помещение, ни через стену. Данный провод – это чрезвычайно горючий материал. Вспыхивает как бикфордов шнур.
Примерно вот так горит спуск СИП под напряжением на улице. Хотите увидеть нечто подобное у себя в доме?
https://youtube.com/watch?v=bOJZ6rr4JJk%3F
Если СИП будет идти некоторое расстояние вдоль фасада, понадобится специальное дистанционное крепление с хомутом.
Ошибка №17 СИП не должен прилегать вплотную к стене.
Минимально допустимое расстояние от стены до провода СИП – 6см. Даже если он в гофре или металлорукаве.
Локализационной способностью обладают только металлические трубы. Фасадный дистанционный зажим ставится на стене через каждые 0,7м.

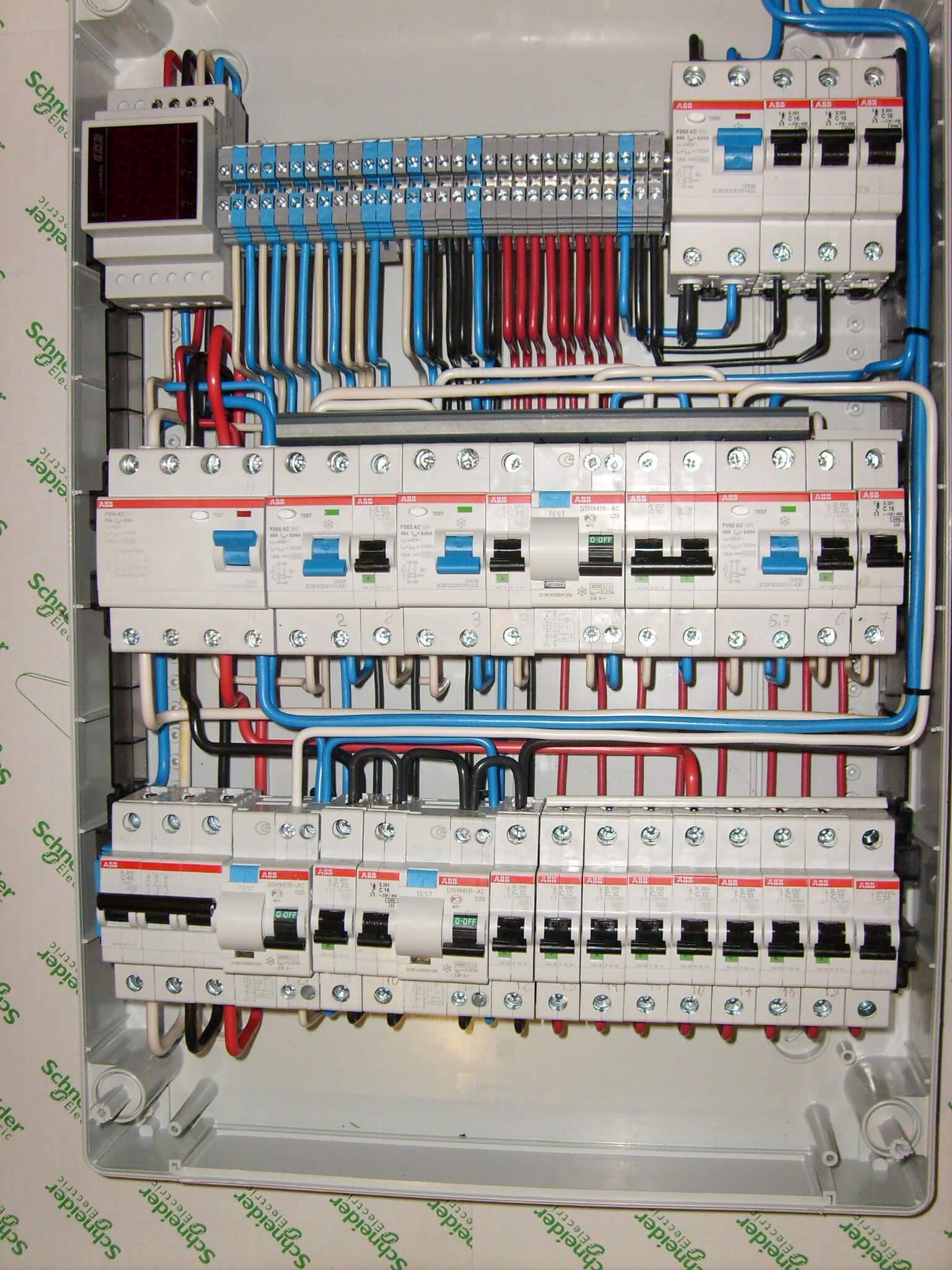

Состав электрощита и его устройство
Электрический щиток представляет собой металлическую коробку, в которой находятся разные коммутирующие и защищающие устройства. Они соединяются с помощью проводов, к которым предъявляются особые требования.
В электрический щит через специальное отверстие проводится вводный кабель. После этого осуществляется подключение электрооборудования и укладка проводов внутри щитка. Соединять проводники нужно по разработанной схеме.
В состав современного домашнего щитка входят следующие коммутационные и защитные приборы, а также изделия другого типа:
- Счетчик электроэнергии.
- Автоматы. Ставятся на вход и на отдельные группы энергопотребителей. Обычно выбирается автоматический выключатель на вход, на осветительную группу и на мощное электрооборудование в квартире.
- УЗО.
- Дифавтоматы.
- Таймер.
- Реле напряжения и контроля фаз.
- Прочая автоматика для управления и контроля.
