Отопление закрытого типа в частном доме

Однотрубная принудительная схема

Самая простая схема подключения радиаторов отопления из тех, которые применяются на практике — это однотрубная система. Она хороша тем, что она проста и меньше труб уходит на трассы. Именно из-за этого она часто применялась еще в советские времена, именно для экономии материала.

Однако это достоинство «однотрубки» выглядит сомнительным на фоне ее минусов. Главный из них – параллельные потоки. Теплоноситель заходит в радиатор, в нем отдает тепло окружающему воздуху, дальше снова возвращается в свой же поток. Но, так как теплоноситель в радиаторе немножко охладился, температура потока несколько снижается. То есть, во второй радиатор теплоноситель приходит холоднее, чем тот, который приходил в первый. Второй радиатор снова отдает тепло, теплоноситель снова охладился и снова подмешался в тому теплоносителю, который идет от котла и от первого радиатора. К третьему радиатору он приходит еще холоднее, чем ко второму. Если система достаточно длинная, то на последнем радиаторе изменения температуры будут достаточно ощутимо чувствоваться.

Как можно исправить ситуацию, когда разные радиаторы по-разному греют? Единственный выход – увеличить размер последних радиаторов. А проще всего не пользоваться однотрубной схемой, а выбрать какую-нибудь другую. Какую? Это мы рассмотрим дальше.

Закрытая система отопления: что это такое, принцип работы, плюсы и минусы

В таких схемах используются расширительные мембранные бачки. Герметичная ёмкость разделяется на две части упругой мембраной.

При увеличении температуры открывается клапан, и избыток жидкости перемещается в бак.

При понижении температуры теплоноситель попадает обратно в систему, благодаря чему в последней поддерживается стабильное давление.

Безнапорный бачок может полностью наполняться жидкостью, поэтому установка поддержания давления должна быть более компактной, чем у обычного бака. Она позволяет регулировать заданные параметры в контуре и автоматически подпитывать конструкцию.

Контур закрытого типа состоит из следующих элементов:

• из герметичного мембранного бака;
• из батарей (радиаторов);
• из отопительного котла;
• из циркуляционного насоса;
• из труб;
• из соединительных элементов (клапанов, кранов, фильтров).

Закрытая схема отопления имеет ряд преимуществ:

1. возможность использования любого теплоносителя;
2. долговечность конструкции за счёт полной герметичности;
3. отсутствие лишнего шума;
4. возможность самостоятельной установки системы;
5. высокая скорость перемещения жидкости, обеспечивающая максимальную теплоотдачу;
6. отсутствие потребности в теплоизоляции для магистрали;
7. сокращение финансовых расходов на обогрев дома.

К недостаткам относят зависимость от электрической энергии и необходимость приобретения мембранного бака большого размера, цена которого довольно высока. Проблема энергозависимости решается установкой блоков бесперебойного питания или небольших генераторов, обеспечивающих аварийное электроснабжение.

Схемы конструкции, использование в многоквартирных домах

В частных домах используется однотрубный или двухтрубный контур отопления.

Однотрубная схема применяется в помещениях с небольшой площадью, где для обогрева требуется не больше пяти радиаторов.

Фото 1. Схема закрытой системы отопления с однотрубным контуром. Каждый из радиаторов подключается последовательно.

Все батареи включаются в схему последовательно, поэтому последний по счёту отопительный прибор всегда будет холоднее первых. Очевидное достоинство такой схемы — меньший расход труб.

Если из строя выйдет одна батарея, остальные будут продолжать работать в обычном режиме при использовании байпаса. Однотрубная система бывает горизонтальной и вертикальной. Горизонтальная не позволяет регулировать величину теплоносителя, поэтому при её прокладке устанавливаются байпасы. Вертикальный однотрубный контур в большинстве случаев используется в многоэтажках.

Двухтрубная (двухконтурная) схема более равномерно прогревает помещения. Жидкость от теплогенератора до батарей циркулирует по двум контурам. Радиаторы в этом случае подключаются параллельно. Теплоноситель имеет одинаковую температуру во всех батареях. Этот способ требует гораздо больших затрат, но зато даёт возможность регулировать температуру в каждом помещении.

Расчёт

Для того чтобы правильно подобрать циркуляционный насос и диаметры труб, проводят гидравлический расчёт схемы отопления. Он позволяет выявить гидравлические потери давления на конкретных участках и максимально снизить эксплуатационные затраты.

Внимание! Циркуляционный насос целесообразно устанавливать в трубопроводе обратного хода. В таком случае увеличится срок эксплуатации прибора, так как через него будет проходить уже охлаждённый теплоноситель

Вычисления проводятся профильным специалистом с помощью теплотехнического расчёта и после подбора батарей. В результате вычислений будет получено значение давления, необходимое для прогонки воды циркуляционным насосом. После этого этапа рассчитывается величина для определения объёма и подбора мембранного бака.

Делаем своими руками закрытую систему отопления частного дома

Массовое строительство частных домов требует усовершенствования многих систем – канализационной, отопительной, трубопровода. Ведь приходится в короткие сроки монтировать целые конструкции. Долгие годы предпочтение отдавалось открытой системе обогрева. Однако последние годы эта тенденция начала изменяться. Все чаще производится монтаж закрытой системы отопления частного дома. В чем же состоит разница этих конструкций?

Особенности открытой отопительной системы и закрытой

В момент запуска отопительной системы открытого типа следует проверять работоспособность всех элементов конструкции. В первую очередь требуется обеспечить бесперебойную работу насоса. Ведь именно он обеспечивает циркуляцию теплоносителя в системе. Главным преимуществом этого вида отопления является возможность монтажа дополнительных конструктивных элементов.

Закрытая система отопления – схема размещается в открытом доступе. Однако не стоит выполнять работы без предварительного расчета. Это относится и к открытому типу нагревания дома. Стоит заметить, что смонтированная закрытая система отопления своими руками имеет больше преимуществ, чем недостатков.

В открытой конструкции контакт теплоносителя и атмосферы нежелателен. К сожалению, избежать это не удается. И в результате в трубопроводе появляется воздух.

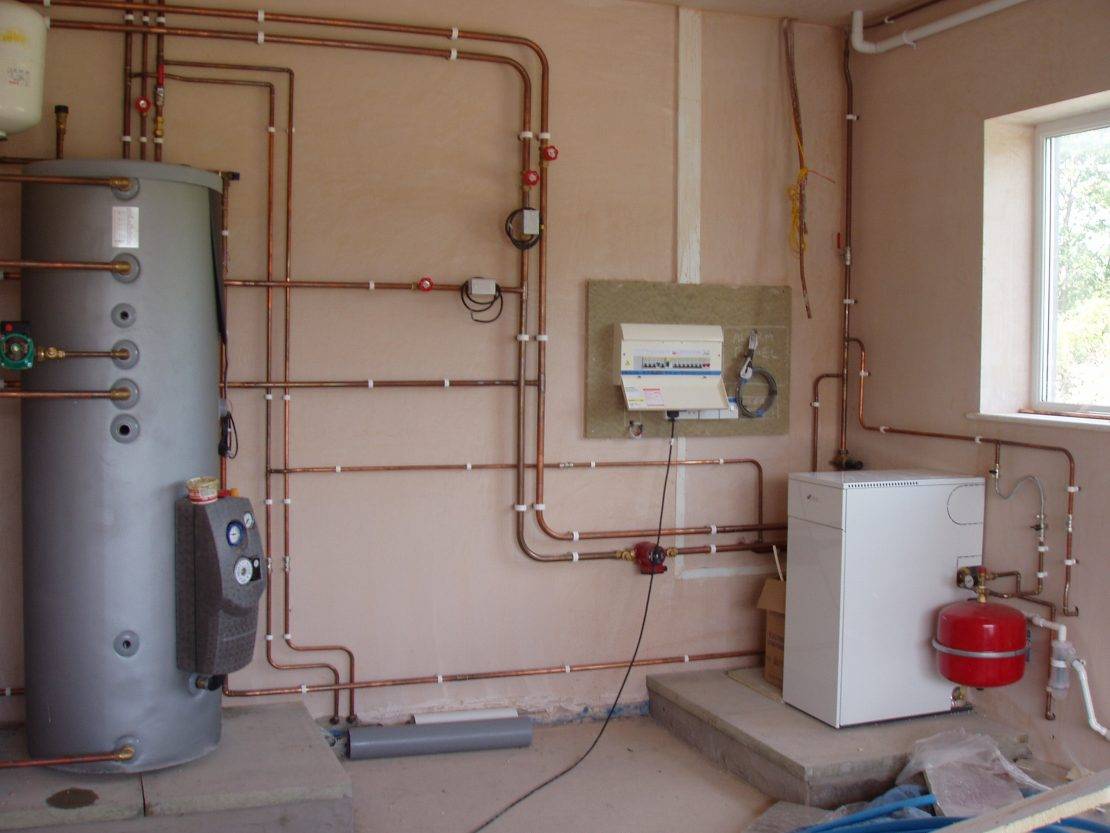

Комплектация водяного отопления закрытого типа

Во время монтажа закрытой системы отопления частного дома важно обеспечить полную изоляцию от влияния окружающей среды. Именно поэтому требуется максимально четко выполнять монтаж, согласовываясь со схемой

В чертеже также указывается деталировка и комплектовка отопительной конструкции

В чертеже также указывается деталировка и комплектовка отопительной конструкции.

1. Котел закрытого типа – один из важных элементов в системе отопления.
2. Автоматический воздушный, балансировочный, предохранительный и термостатический клапаны.
3. Определенное количество радиаторов отопления (согласно смете).
4. Качественный расширительный бак.
5. Шаровой вентиль и насос.
6. Не стоит забывать о фильтре и манометре.

Правила выбора котла для закрытого отопления

Мы советуем вам оценивать мощность котла. Если планируется обогревать дом, высота потоков в котором до 3-х метров, то подбираете так: на каждые 10 кв. м комнаты требуется 1 кВт. Естественно, это цифра усредненная. Ведь монтируемая закрытая система отопления своими руками должна быть еще и надежной.

А значит, к материалам предъявляется немало требований. Помните, расчеты лучше доверить инженеру. Лишь в этом случае дом будет полностью прогреваться в холода.

Принцип работы закрытой системы отопления

Он состоит из 2-х отделений — гидравлической камеры и газовой камеры. Нагреваясь, вода оказывается в камере гидравлического типа. В газовое отделение под давлением подается азот.

Монтаж линии подпитки закрытой системы отопления

Работа отопительной системы напрямую зависит от возможностей поддержания рабочего давления и объема теплоносителя

Очень важно, чтобы эти 2 параметра были постоянными. К сожалению, создание герметичности в отоплении невозможно достигнуть в полном объеме

Поэтому происходят утечки воды

Следовательно, нельзя забывать о периодическом пополнении теплоносителя

Поэтому происходят утечки воды. Следовательно, нельзя забывать о периодическом пополнении теплоносителя.

Стоит сказать, что подпитка закрытой системы отопления состоит из следующих компонентов:

1. Автоматический клапан подпитки размещается в месте, где самое низкое давление (как правило, перед входом сетевых насосов).
2. В трубопровод врезается кран. Так же требуется смонтировать задвижку и управляемый клапан. Это позволит контролировать заполнение системы отопления закрытого типа.
3. Избежать случайного ухода воды в питающую линию можно, если поставить обратный клапан. В этом случае высокое давление в закрытой системе отопления не станет причиной разгерметизации всей системы.
4. В качестве контролирующих приборов предлагается использование манометров. Эти небольшие устройства помогут отслеживать любые изменения в отопительной системе.

Монтаж закрытой системы отопления

1. Составление схемы отопительной конструкции.
2. Монтаж котла.
3. Установка радиаторов.
4. Прокладка трубопровода и обеспечение возможности подпитки закрытой системы отопления.
5. Размещение насоса, бака, фитингов и кранов. На этом этапе так же монтируются фильтры.
6. Установка манометров для контроля за давлением в закрытой системе отопления.
7. Подключение приборов учета и котла к электролинии.
8. Запуск и проверка заполнения системы отопления закрытого типа.

На этом технология монтажа отопительной системы завершается.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Давление в системе и подпитка

Стабильное рабочее давление — залог эффективной работы отопительной системы. Разберемся, почему падает давление в системе отопления. Это происходит из-за уменьшения объема теплоносителя, причиной которому служат неизбежные утечки в узлах и местах соединения, выброс жидкости из воздухоотводчиков в процессе ручного развоздушивания радиаторов и т.д.

От падения давления ниже требуемых значений убережет автоматический клапан подпитки, соединенный с водопроводом. В небольших системах монтируют механический клапан, но в этом случае потребителю требуется регулярно проверять показания манометра и добавлять необходимый объем теплоносителя вручную.

Заключение. Умение правильно выполнять заливку отопительной системы закрытого типа позволит правильно готовить ее к отопительному сезону и выполнять запуск после проведения ремонтных или профилактических работ.

Видео по теме:

Системы теплоснабжения, работающие по закрытой схеме, что это такое

Отличие данной схемы централизованного обогрева домов от предыдущей состоит в том, что горячая вода используется исключительно для отопления. Горячее водоснабжение обеспечивается по отдельному контуру или индивидуальными нагревательными приборами.

Циркуляция теплоносителя происходит по замкнутому кругу; возникающие незначительные потери восполняются за счет автоматической подкачки при потере давления.

Температура подаваемой воды регулируется непосредственно в котельной. Объем кипятка в этой системе сохраняется одинаковый. Таким образом, интенсивность нагрева помещений напрямую зависит от температуры жидкости, циркулирующей по трубам.

В этой схеме обогрева домов важную роль играют теплопункты. В них вода поступает от ТЭЦ, и уже там с ее помощью происходит нагрев теплоносителя, который и подается потребителям.

Варианты подключения к двухконтурному котлу

Двухконтурными котлами называют оборудование, способное работать с двумя ветками: системой отопления и системой горячего водоснабжения дома. Популярность таких раскладок объясняется их универсальностью и комфортом.

Схемы отопления с двухконтурным котлом разрабатываются по принципу, аналогичному вышеописанным примерам. Основное отличие здесь заключается в наличии ещё одной, дополнительной ветви, получившей название контура горячего водоснабжения. Простыми словами это трубопровод между нагревателем и краном (смесителем).

Как подключить двухконтурный котелИсточник 1-teplodom.ru

Практика подтверждает, что при последующей эксплуатации таких раскладок наблюдается такая статистика:

В больших по площади и качественно утеплённых домах режим работы двухконтурных котлов не имеет значения. Стены обеспечивают высокую инерционность, что отражается на продолжительном сохранении заданного значения температуры.

В небольших домах с плохой теплоизоляцией, важна инерционность котла. В этом случае необходимо добиться того, чтобы теплоноситель в трубах и радиаторах не остывал как можно дольше. Вопрос решается установкой элементов с большим сечением (внутренним объёмом).

Недостатки

Хотя закрытая система отопления  и является одной из популярнейших систем в Европе, все же у нее есть некоторые недостатки.

Прежде всего, это относится к большим закрытым системам, так как они должны быть оснащены довольно объемными мембранными баками. Все дело заключается в том, что среднее заполнение бака жидкостью составляет лишь 30-60%, причем, меньшее значение приходится именно на большие баки.

Вполне очевидно, что при использовании огромной закрытой системы, объем которой измеряется тысячами литров, появляется серьезная проблема в размещении внушительных размеров расширительных баков, которая решается применением специальных установок, поддерживающих давление в системе в строго заданных диапазонах. Конструкция такой установки довольно проста – она представляет собой безнапорный расширительный бак и узел регулировки давления, функционирование которого основано на работе насосов.

Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

• источник теплоснабжения (котёл);
• радиаторы отопления;
• расширительный резервуар;
• элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Основные элементы закрытой системы

Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

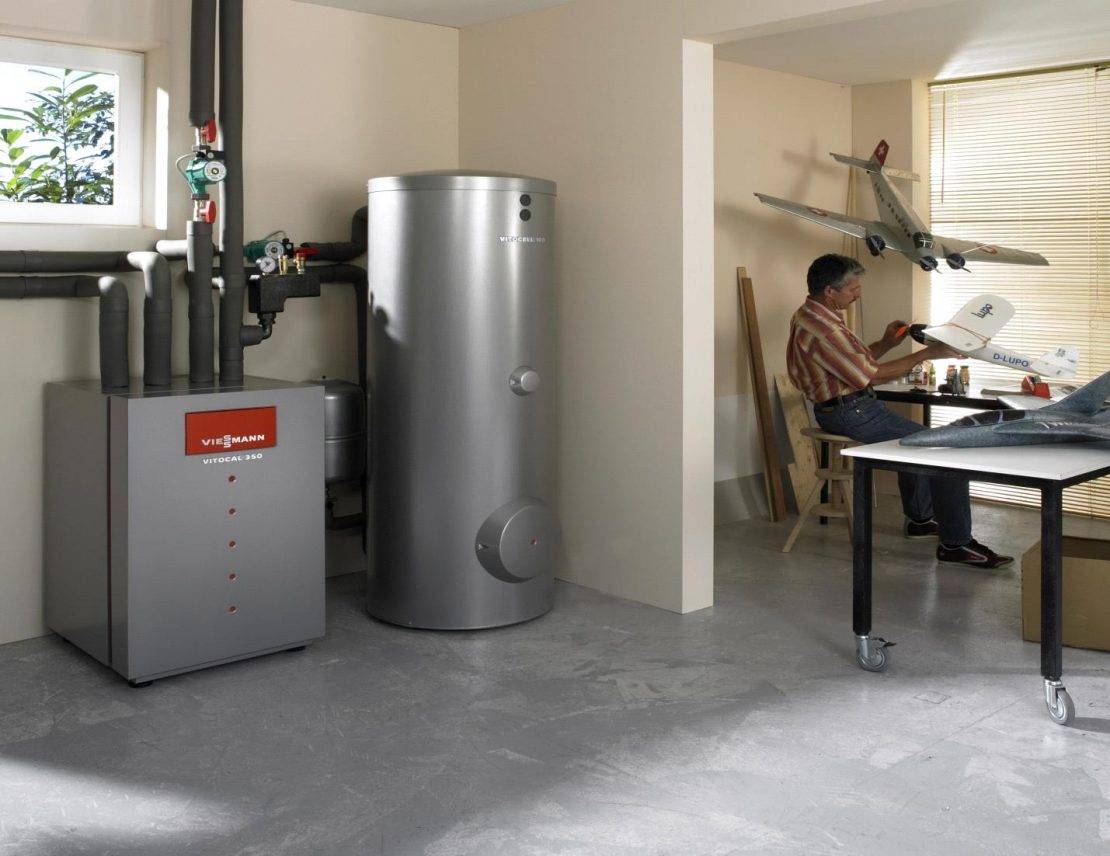

Бойлер

Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления

Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе

Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.

Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.

Циркуляционный насос

Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

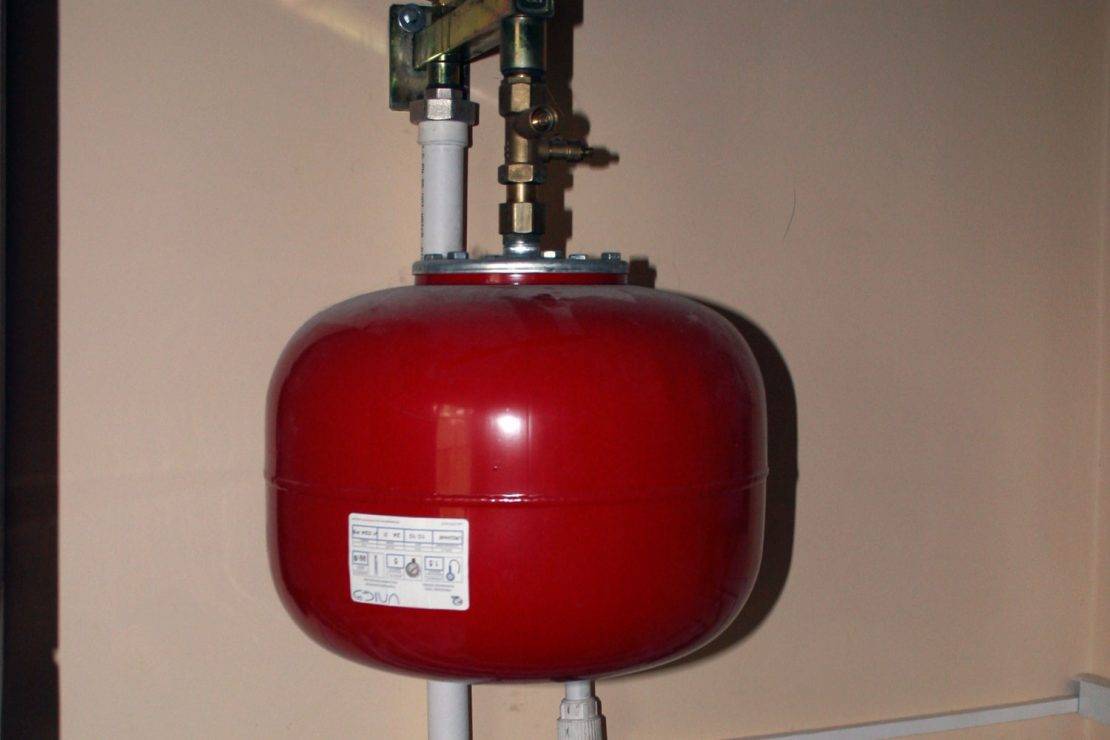

Расширительный бак

Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.

Радиаторы отопления

Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:

Различается несколько типов радиаторов по материалу изготовления:

• Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
• Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
• Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
• Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.

Трубы закрытой системы отопления

Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.

Элементы различаются по материалу изготовления:

1. Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
2. Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
3. Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
4. Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.

Двухтрубная система обогрева

Главным отличием двухтрубной схемы отопления дома является наличие одной трубы для подачи воды и еще одной — для ее возвращения. Причем в первую поступает горячая жидкость, по второй к котлу направляется уже остывший теплоноситель.

Каждая батарея обслуживается как подающим, так и обратным стояком. Это даёт возможность регулировать количество получаемого тепла отдельными радиаторами. Если не учитывать охлаждение теплоносителя в трубах, выходит, что во все нагревательные элементы поступает жидкость с одинаковой температурой.

Так выглядит стандартная двухтрубная система теплоснабжения, в которой нагрев жидкого теплоносителя обеспечивает двухконтурный газовый котёл

Двухтрубная схема отопления включает:

• теплогенератор;
• батареи;
• расширительный бак;
• трубы;
• запорную арматуру и специальные приспособления для выпуска воздуха.

От котла к расширительному резервуару идет труба с горячей водой. Затем она в отопительном контуре соединяется с разводящей линией. Помимо этого, в бак врезают переливной патрубок для своевременного отвода излишков теплоносителя в канализационную систему.

Из нижней части теплообменников выходят трубы, объединенные в одну обратную магистраль. По ней остывший теплоноситель возвращается назад в котел. Обратный трубопровод прокладывают строго параллельно верхним трубам. Он должен проходить через все комнаты, где проложена линия подачи горячей воды.

Двухтрубные системы с принуждением считаются самыми эффективными для одноэтажных домов и коттеджей, но они могут обеспечить теплом и двухэтажные здания большой площади.

А такие позволяют равномерно и очень быстро прогреть комнату и поддерживать разный температурный режим в помещениях. Кроме того, двухконтурное выполнение даёт возможность организовать не только обогрев дома, но и горячее водоснабжение.

Циркуляционное давление в двухтрубной системе напрямую зависит от высоты установки нагревательных элементов

Закрытые системы теплоснабжения с принудительной циркуляцией монтируются в двух вариантах — с горизонтальной и вертикальной разводкой.

Первый способ реализуют в одноэтажных домах с длинным трубопроводом. В таких ситуациях подключение водяных радиаторов к отопительному контуру с горизонтальной разводкой — оптимальное решение.

При втором варианте разводки стояк расположен вертикально, что позволяет задействовать схему даже в многоэтажных зданиях. В подобных системах не накапливается воздух, поскольку образовавшиеся пузырьки мгновенно поднимаются в вертикальном направлении, прямо в расширительный резервуар.
